در طول بیست سالی که در پروژههای نفت، گاز و پتروشیمی مشغول به کار بودهایم، بارها با این سوال روبرو شدهایم: چرا جوشهایی که روی کاغذ و در آزمایشگاه کامل به نظر میرسند، در شرایط میدانی شکست میخورند؟ پاسخ این سوال در درک عمیق از جوشکاری صنعتی و پیچیدگیهای آن نهفته است.
جوشکاری صنعتی فرآیندی است که در آن دو یا چند قطعه فلزی از طریق ذوب موضعی، فشار، یا ترکیبی از هر دو به یکدیگر متصل میشوند. از دیدگاه متالورژیکی، سه منطقه متمایز در هر اتصال جوشی شکل میگیرد: فلز جوش (Weld Metal)، منطقه متأثر از حرارت (HAZ — Heat Affected Zone) و فلز پایه (Base Metal). رفتار مکانیکی اتصال نهایی به خواص هر سه منطقه و تعامل بین آنها بستگی دارد.
دمای ذوب در اکثر فرآیندهای جوشکاری صنعتی بین ۱۴۰۰ تا ۳۵۰۰ درجه سانتیگراد است. این گرادیان حرارتی شدید باعث تغییر ریزساختار فلز پایه در منطقه HAZ میشود؛ پدیدهای که اگر کنترل نشود، میتواند خواص مکانیکی اتصال را به شدت کاهش دهد.
جوشکاری صنعتی ستون فقرات ساخت و ساز در صنایع سنگین است. بیش از ۵۰٪ از تولید ناخالص داخلی کشورهای صنعتی به نوعی وابسته به فرآیندهای جوشکاری است. از خطوط لوله انتقال نفت و گاز گرفته تا نیروگاههای هستهای، از پلهای معلق تا سکوهای دریایی، جوشکاری صنعتی حضور دارد.
تجربه نشان داده که ۸۰٪ خرابیهای سازهای ریشه در عیوب جوش یا اشتباهات در انتخاب فرآیند دارند. به همین دلیل است که استانداردهای بینالمللی، کنترل کیفیت و آموزش مداوم در این حوزه اهمیت حیاتی دارد.

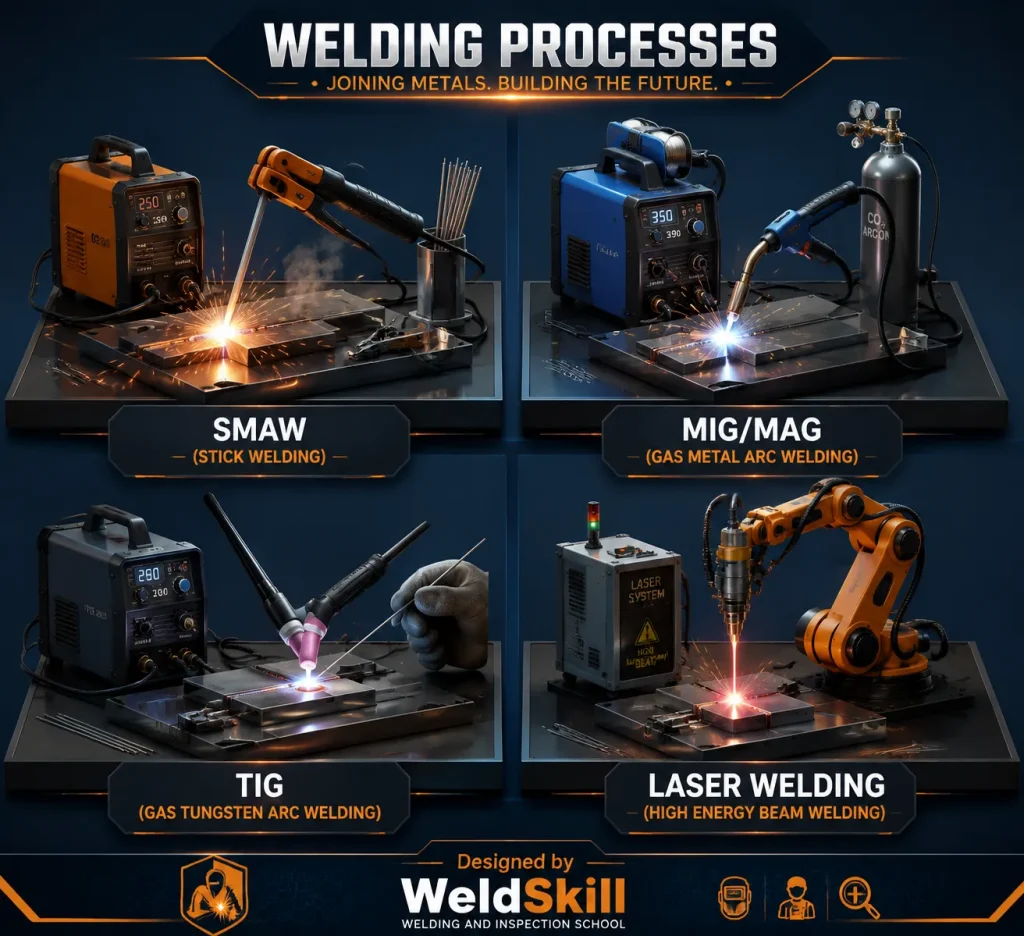

جوشکاری MIG/MAG یا همان Gas Metal Arc Welding یکی از پرکاربردترین فرآیندها در جوشکاری صنعتی است. در این روش، سیمجوش به صورت پیوسته از تورچ تغذیه شده و همزمان به عنوان الکترود مصرفی عمل میکند.
پارامترهای کلیدی که باید تنظیم شوند:
از تجربه کارگاهی: وقتی با ولتاژ بالا و سرعت پیشروی کم کار میکنید، جوش پهن و مسطح میشود. این برای جوشهای درزپوش (Cover Pass) مناسب است اما برای ریشه (Root Pass) خطرناک است؛ احتمال سوختن دیواره و ایجاد Burn Through بالا میرود.
جوشکاری TIG یا Gas Tungsten Arc Welding با اختلاف باکیفیتترین فرآیند در جوشکاری صنعتی است. الکترود تنگستن غیرمصرفی است و ماده پرکننده به صورت جداگانه اضافه میشود. این مشخصه به جوشکار کنترل کاملی روی حوضچه مذاب میدهد.
موارد استفاده اجباری از TIG در پروژههای صنعتی:
پارامترهای کلیدی TIG: آمپر DC معمولاً ۵۰ تا ۲۵۰ آمپر برای فولاد، جریان AC برای آلومینیوم، قطر الکترود تنگستن ۱.۶ تا ۴ میلیمتر، جریان گاز ۸ تا ۱۵ لیتر در دقیقه.
جوشکاری الکترود دستی (SMAW) یا همان جوشکاری قوس الکتریکی دستی، قدیمیترین و در عین حال همچنان پرکاربردترین فرآیند در کارهای تعمیراتی و مناطق دورافتاده است. مزیت اصلی: نیاز به تجهیزات ساده و قابلیت استفاده در فضای باز و محیطهای سخت.
الکترودهای رایج در جوشکاری صنعتی: E6013 برای کارهای عمومی، E7018 برای فولادهای کمآلیاژ پراستحکام، E308L-16 برای فولاد ضدزنگ 304، E316L-16 برای فولاد ضدزنگ 316. نکته مهم: الکترودهای قلیایی (مثل E7018) باید قبل از مصرف در آون در دمای ۳۵۰–۴۰۰ درجه سانتیگراد به مدت دو ساعت پخته شوند تا رطوبت حذف شود و خطر ترک هیدروژنی به حداقل برسد.
جوشکاری پلاسما نسخه تکاملیافته TIG است که در آن گاز به داخل قوس تزریق شده و یونیزه میشود. دمای پلاسما به ۲۸,۰۰۰ درجه کلوین میرسد که بسیار بالاتر از TIG معمولی است. این فرآیند در جوشکاری Keyhole برای ورقهای ضخیمتر و در صنایع هوافضا و پزشکی کاربرد دارد.
سهگانه طلایی در هر فرآیند جوشکاری صنعتی آمپر، ولتاژ و سرعت پیشروی هستند که با هم حرارت ورودی (Heat Input) را تعیین میکنند:
فرمول حرارت ورودی:
Q (kJ/cm) = (V × I × 60) / (S × 1000)
که V ولتاژ، I آمپر و S سرعت پیشروی بر حسب سانتیمتر در دقیقه است.
در پروژههای فولادهای آلیاژی مثل P91 و P22 که در نیروگاهها استفاده میشود، حداکثر حرارت ورودی مجاز معمولاً ۱۵–۲۰ کیلوژول بر سانتیمتر است. تجاوز از این مقدار باعث رشد دانههای آستنیت در HAZ و کاهش چقرمگی ضربهای (Impact Toughness) میشود.
انتخاب گاز محافظ تأثیر مستقیم روی خواص مکانیکی، ظاهر گرده جوش و میزان پاشش (Spatter) دارد:
دمای پیشگرم (Preheat) برای جلوگیری از ترک هیدروژنی در فولادهای کمآلیاژ پراستحکام الزامی است. محاسبه بر اساس کربن معادل (CE) انجام میشود:
CE = C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15
اگر CE بالای ۰.۴۵ باشد، پیشگرم در دمای ۱۵۰ تا ۲۵۰ درجه سانتیگراد الزامی است.
عملیات حرارتی پس از جوش (PWHT) برای رفع تنشهای پسماند (Residual Stress)، بهبود چقرمگی و کاهش سختی HAZ انجام میشود. برای فولاد کربنی معمولاً در دمای ۵۸۰–۶۲۰ درجه سانتیگراد به مدت یک ساعت به ازای هر ۲۵ میلیمتر ضخامت.

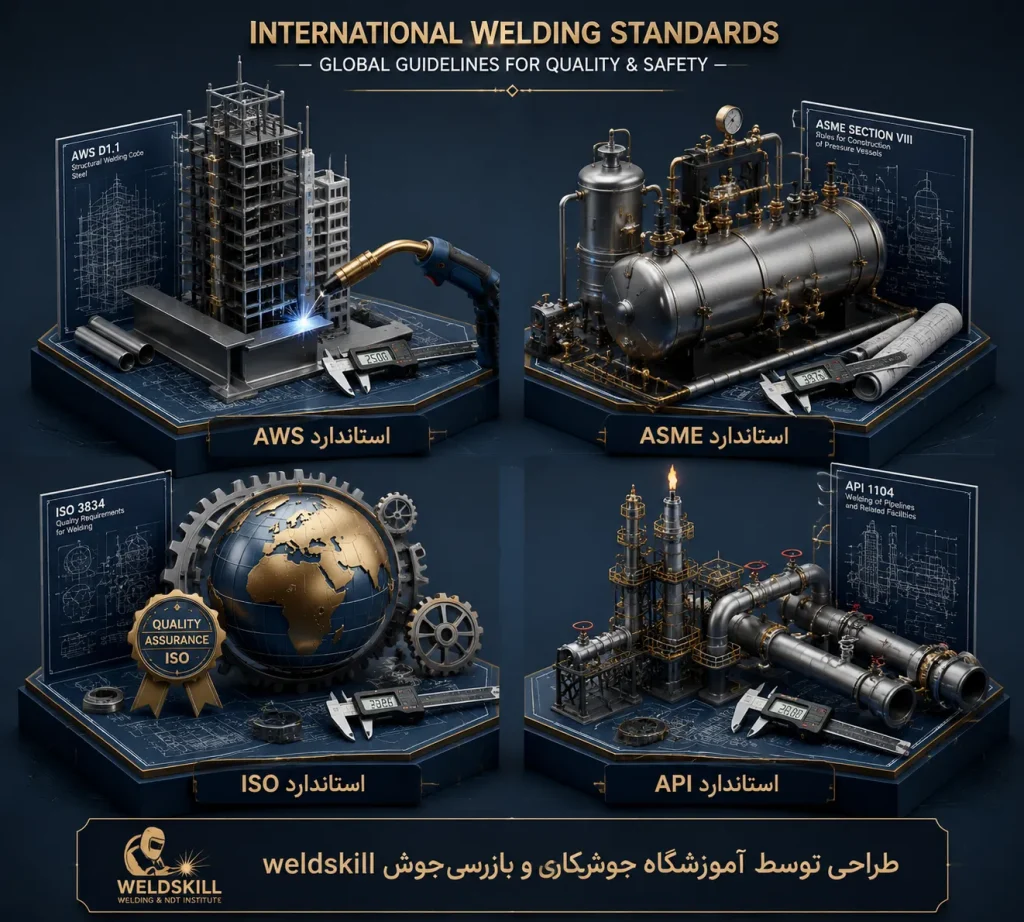

AWS D1.1 (Structural Welding Code — Steel) جامعترین استاندارد جوشکاری صنعتی برای سازههای فولادی است. این استاندارد الزامات زیر را پوشش میدهد: واجد شرایط بودن مواد (Base Metal Qualification)، طراحی اتصالات جوشی، آزمونهای واجد شرایط بودن رویه (PQR) و جوشکار (WPQ)، بازرسی و پذیرش جوش.
ASME Boiler and Pressure Vessel Code — Section IX مرجع اصلی برای جوشکاری مخازن تحت فشار، دیگهای بخار و تجهیزات پالایشگاهی است. سه سند اصلی این استاندارد: WPS (Welding Procedure Specification — مشخصات رویه جوشکاری)، PQR (Procedure Qualification Record — سابقه واجد شرایط بودن رویه) و WPQ (Welder Performance Qualification — واجد شرایط بودن جوشکار).
هر تغییر اساسی (Essential Variable) در پارامترهای جوشکاری مانند تغییر فرآیند، نوع ماده پایه یا روش PWHT نیاز به واجد شرایط شدن مجدد PQR دارد.
API 1104 استاندارد تخصصی برای جوشکاری خطوط لوله نفت و گاز است. این استاندارد شامل الزامات خاص برای جوشکاری در محیطهای سخت، جوشکاری روی لوله در حال سرویس (In-Service Welding) و معیارهای پذیرش عیوب بر اساس نوع بارگذاری است.
بازرسی جوش در جوشکاری صنعتی سه سطح دارد: بازرسی قبل از جوشکاری (Pre-Weld)، حین جوشکاری (In-Process) و بعد از جوشکاری (Post-Weld).

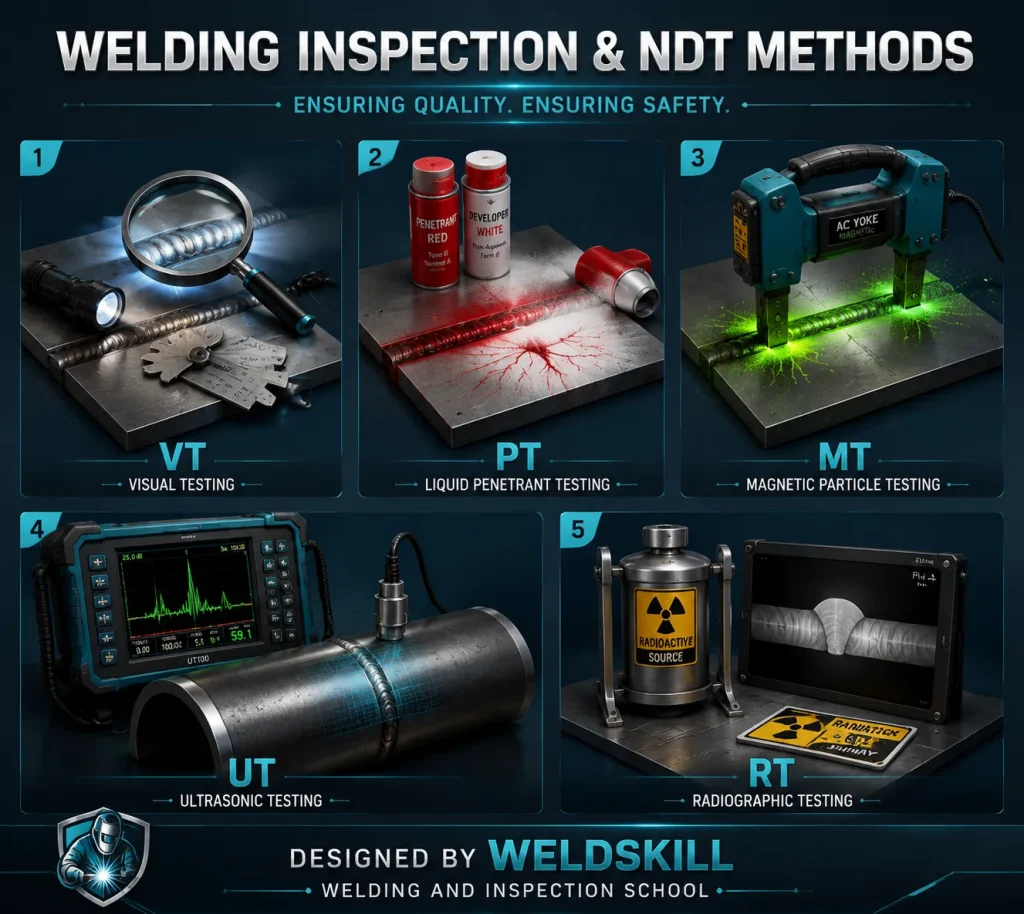

بازرسی چشمی (Visual Testing) اولین و سادهترین روش است اما نباید دست کم گرفته شود. با یک چراغ حداقل ۵۰۰ لوکس و فاصله دید ۶۰۰ میلیمتر، میتوان عیوب سطحی مانند ترک، بریدگی کنار جوش (Undercut)، تخلخل سطحی و ناپیوستگی را شناسایی کرد. در پروژههای زیر استاندارد ASME، تمامی جوشها باید ۱۰۰٪ VT شوند.
آزمون فراصوتی (Ultrasonic Testing) قدرتمندترین روش برای شناسایی عیوب داخلی در جوشکاری صنعتی است. امواج فراصوتی با فرکانس ۲ تا ۵ مگاهرتز وارد قطعه میشوند و بازتاب از عیوب داخلی به پروب برمیگردد. روش PAUT (Phased Array UT) دقت بالاتری دارد و تصویر سهبعدی از موقعیت عیب ارائه میدهد.

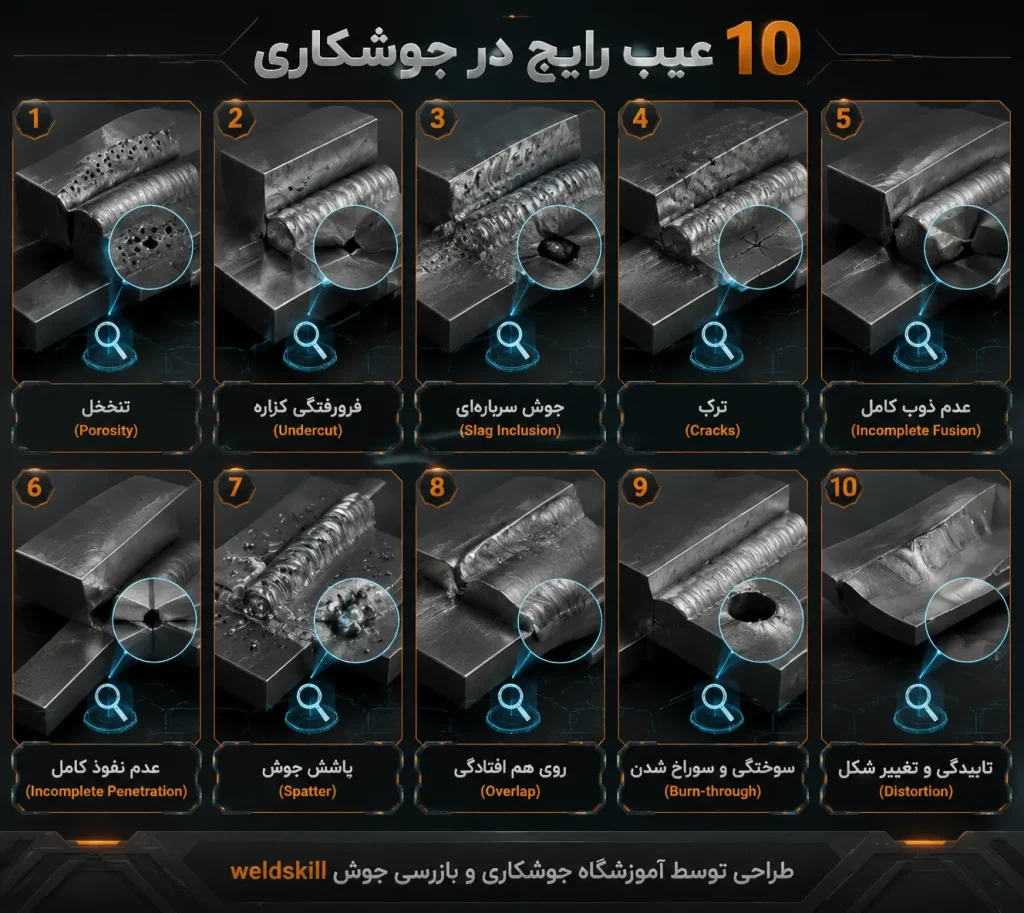

در بیست سال فعالیت در پروژههای صنعتی، با صدها عیب جوش روبرو شدهایم. شایعترین موارد:
تخلخل (Porosity): ناشی از آلودگی سطحی، رطوبت الکترود یا کمبود جریان گاز. راهحل: تمیزکاری با استون، پخت الکترود در ۳۵۰ درجه سانتیگراد به مدت دو ساعت، تنظیم جریان گاز روی ۱۲–۱۵ لیتر در دقیقه.
ذوب ناقص (Lack of Fusion): بیشترین علت رد شدن قطعات در آزمون RT. ناشی از آمپر پایین، سرعت زیاد یا زاویه نادرست الکترود. راهحل: افزایش آمپر ۱۵–۲۰٪، کاهش سرعت پیشروی، بررسی زاویه الکترود (۷۵–۸۵ درجه نسبت به سطح کار).
بریدگی کنار جوش (Undercut): ناشی از ولتاژ بالا یا زاویه نادرست تورچ. در خطوط لوله نفت و گاز، عمق مجاز Undercut معمولاً حداکثر ۰.۸ میلیمتر یا ۱۰٪ ضخامت دیواره است.
ترک هیدروژنی (Hydrogen Induced Cracking): خطرناکترین عیب چون ممکن است ۷۲ ساعت پس از جوشکاری ظاهر شود. پیشگیری: پیشگرم مناسب، پخت الکترود، PWHT فوری بعد از جوشکاری.
ترکخوردگی گرم (Hot Cracking): در آلیاژهایی با محتوای سولفور و فسفر بالا رخ میدهد. پیشگیری: کنترل نسبت Mn/S بالای ۳۰ و کاهش حرارت ورودی.
ایمنی در جوشکاری صنعتی موضوعی نیست که بتوان در آن مصالحه کرد. در پروژههایی که کار کردهایم، رعایت پروتکلهای ایمنی مستقیماً به کاهش حوادث کمک کرده است.
الزامات تهویه: در فضای بسته، حداقل ۲۰ تبادل هوا در ساعت الزامی است. گازهای خطرناک تولیدی شامل ازن (از TIG با آمپر بالا)، دیاکسید نیتروژن (از MIG روی فولاد گالوانیزه) و منوکسیدکربن در سوختن ناقص هستند. حد مجاز ازن در محیط کار ۰.۱ ppm است.

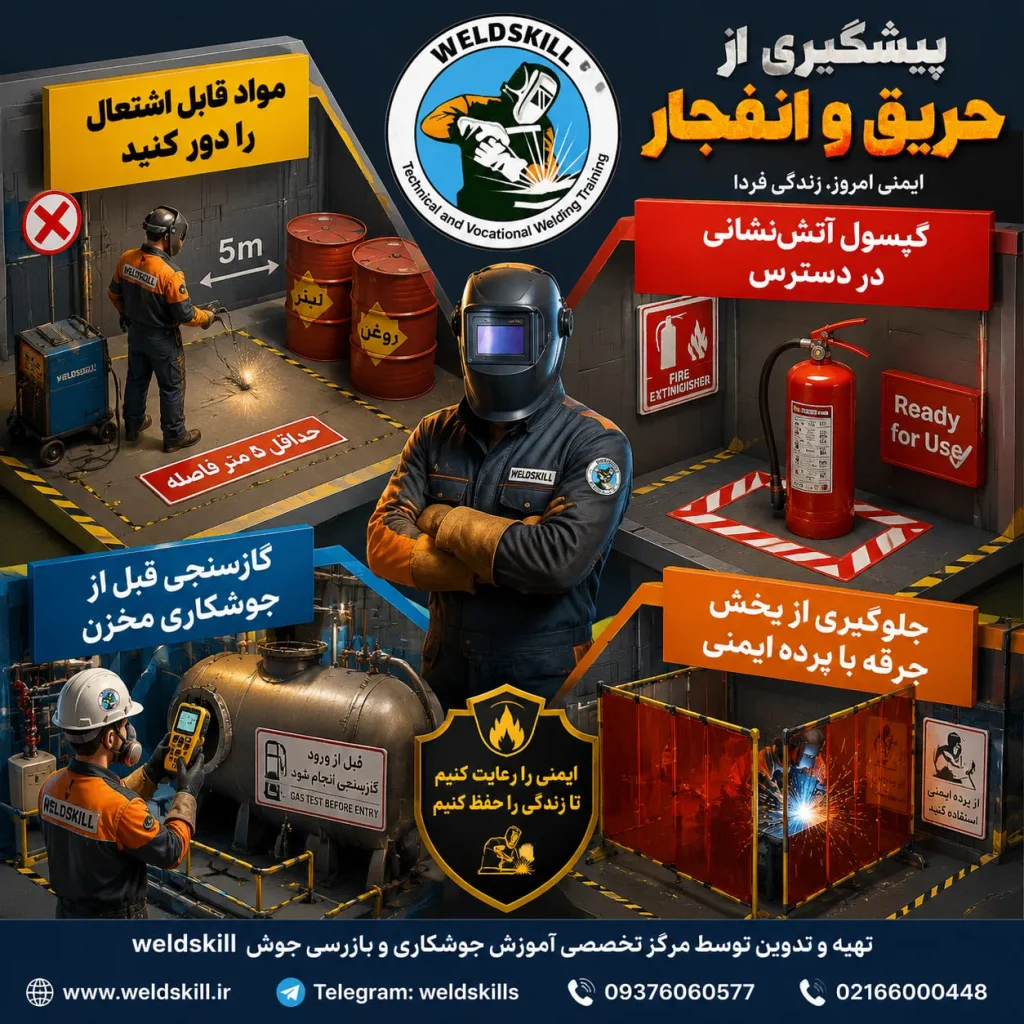

کنترل آتشسوزی: محیط ۱۱ متری اطراف محل جوشکاری باید عاری از مواد قابل اشتعال باشد. پتوی جوشکاری (Welding Blanket) برای حفاظت تجهیزات مجاور الزامی است.
| روش | ضخامت مناسب | سرعت رسوبدهی | کیفیت | هزینه نسبی | کاربرد اصلی |
|---|---|---|---|---|---|
| TIG / GTAW | ۰.۵–۱۰ mm | کم (۱–۲ kg/h) | بسیار بالا | بالا | لولههای فشار، SS |
| MIG / MAG / GMAW | ۱–۳۰ mm | متوسط (۳–۸ kg/h) | بالا | متوسط | سازه، مخازن |
| SMAW | ۳–۱۰۰ mm | کم (۱–۴ kg/h) | متوسط | پایین | تعمیرات، میدانی |
| SAW | ۱۲–۱۰۰ mm | بسیار بالا (۱۵–۴۵ kg/h) | بالا | متوسط | ورقهای ضخیم |
| PAW | ۰.۱–۲۵ mm | متوسط | بسیار بالا | بسیار بالا | هوافضا، پزشکی |
جوشکاری صنعتی یک علم کاربردی است که در آن دانش متالورژی، تجربه میدانی، تسلط به استانداردها و مهارت دستی باید با هم ترکیب شوند. انتخاب فرآیند مناسب، تنظیم دقیق پارامترها، رعایت استانداردهای AWS، ASME و API و اجرای بازرسی دقیق، تفاوت بین یک جوش مطمئن و یک فاجعه بالقوه را رقم میزند.
امیدواریم این راهنما برای مهندسان، بازرسان و جوشکاران در ارتقای کیفیت کارشان مفید واقع شده باشد.
MIG برای سرعت بالا و تولید انبوه مناسب است (الکترود مصرفی پیوسته)، اما TIG کیفیت بالاتری دارد و برای فولادهای ضدزنگ، آلومینیوم و مخازن تحت فشار ترجیح داده میشود. TIG نیاز به مهارت بیشتر جوشکار دارد و سرعت آن پایینتر است.
این استاندارد شامل سه سند WPS، PQR و WPQ است. هر تغییر اساسی در پارامترهای جوشکاری نیاز به واجد شرایط شدن مجدد دارد. آزمونهای مکانیکی الزامی شامل کشش (Tensile)، خمش (Bend) و ضربه (Impact) در دماهای مختلف است.
پیشگرم سرعت خنکشدن را کاهش میدهد، از تشکیل ساختار مارتنزیتی شکننده در HAZ جلوگیری میکند و خطر ترک هیدروژنی را به حداقل میرساند. دمای پیشگرم بر اساس کربن معادل (CE) و ضخامت قطعه محاسبه میشود.
بستگی به ضخامت، نوع عیب احتمالی و کاربرد دارد. RT برای عیوب حجمی داخلی در ضخامتهای متوسط، PAUT برای ضخامتهای بالا، TOFD برای ترکهای موازی با سطح و MT/PT برای عیوب سطحی بهترین گزینه هستند.
انتخاب صحیح ماده مصرفی (ER316L برای محیط کلریدی)، کنترل محتوای فریت دلتا بین ۵ تا ۱۰ FN، انجام PWHT برای رفع تنشهای پسماند و استفاده از روش جوشکاری پالسی برای کاهش حرارت ورودی از مهمترین راهکارها هستند.
