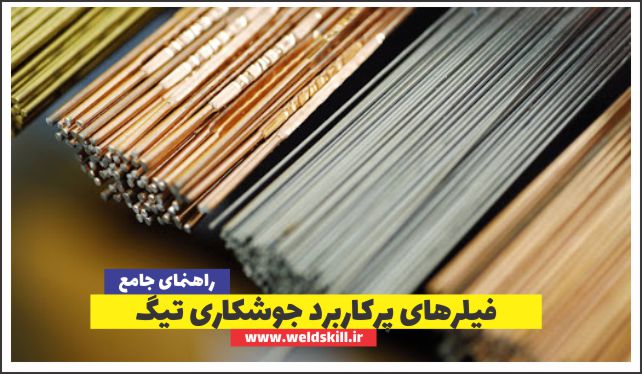

![۱۲ فیلر پرکاربرد در جوشکاری تیگ [راهنمای جامع و ویژگی]](https://weldskill.ir/wp-content/uploads/2024/11/فیلرهای-پرکاربرد-جوشکاری-تیگ.jpg "۱۲ فیلر پرکاربرد در جوشکاری تیگ [راهنمای جامع و ویژگی]")
انتخاب فیلر جوشکاری تیگ یکی از چالش‌برانگیزترین مراحل در فرآیند جوشکاری است که حتی جوشکاران باتجربه هم گاهی در آن دچار تردید می‌شوند. آیا تا به حال برایتان پیش آمده که در انتخاب سیم جوش مناسب برای پروژه‌های TIG دچار سردرگمی شوید؟
در آموزشگاه جوشکاری ولداسکیل، ما هر روز با سوالات متعددی از هنرجویان و حتی جوشکاران حرفه‌ای درباره انتخاب صحیح فیلر جوشکاری تیگ روبرو هستیم. سوالاتی مانند:
– کدام فیلر برای جوشکاری استیل ضدزنگ مناسب‌تر است؟
– چرا گاهی با وجود انتخاب فیلر مناسب، کیفیت جوش مطلوب نیست؟
– چطور می‌توان بین انواع مختلف فیلرهای موجود در بازار، بهترین انتخاب را داشت؟
در این مقاله جامع، متخصصین ولداسکیل قصد دارند با معرفی ۱۲ فیلر پرکاربرد در صنعت جوشکاری، شما را در مسیر انتخاب درست راهنمایی کنند. همراه ما باشید تا علاوه بر آشنایی با ویژگی‌های هر فیلر، با کاربردهای تخصصی و نکات فنی انتخاب آن‌ها نیز آشنا شوید.
فیلر جوشکاری تیگ یا سیم جوش TIG، یکی از مهم‌ترین مصرف‌شونده‌ها در فرآیند جوشکاری قوس تنگستن با گاز محافظ (TIG) است. این سیم‌های فلزی که به عنوان ماده پرکننده استفاده می‌شوند، نقش حیاتی در کیفیت، استحکام و خواص متالورژیکی اتصال جوشکاری شده دارند.
برخلاف روش‌های دیگر جوشکاری مانند MIG یا الکترود، در جوشکاری تیگ، فیلر به صورت دستی و جداگانه به حوضچه مذاب اضافه می‌شود. این ویژگی منحصر به فرد باعث می‌شود که:
– جوشکار کنترل بیشتری روی فرآیند داشته باشد
– امکان جوشکاری دقیق‌تر و ظریف‌تر فراهم شود
– کیفیت جوش به طور قابل توجهی افزایش یابد
فیلرهای جوشکاری تیگ معمولاً به شکل میله‌های نازک با قطرهای استاندارد از ۱.۰ تا ۴.۰ میلی‌متر تولید می‌شوند و جنس آن‌ها باید با فلز پایه سازگاری متالورژیکی داشته باشد. این سیم‌ها با توجه به کاربرد، در ترکیبات شیمیایی مختلفی تولید می‌شوند تا بتوانند نیازهای متنوع صنعتی را پوشش دهند.

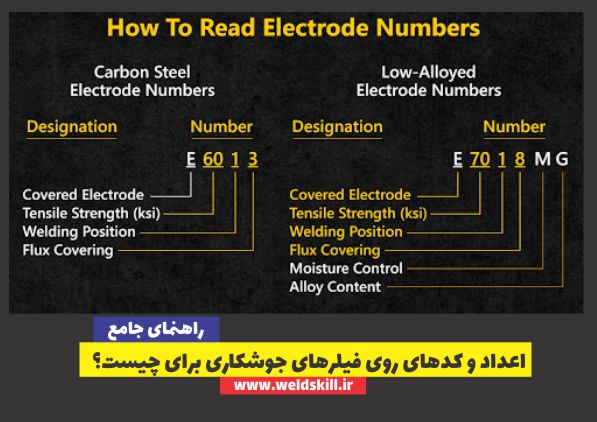

کدگذاری فیلرهای جوشکاری تیگ براساس استانداردهای بین‌المللی AWS (انجمن جوشکاری آمریکا) انجام می‌شود. درک این کدها برای انتخاب صحیح فیلر بسیار مهم است. بیایید با یک مثال ساده این کدگذاری را بررسی کنیم:
مثال: ER308L
حرف اول (E):
– E نشان‌دهنده Electrode (الکترود) است
– R به معنای Rod (میله یا سیم) است
– ER یعنی این فیلر هم می‌تواند به عنوان الکترود و هم سیم جوش استفاده شود
سه رقم میانی (308):
– نشان‌دهنده ترکیب شیمیایی اصلی فیلر است
– در فولادهای ضدزنگ، این عدد مستقیماً با گرید فولاد مرتبط است
– در فولادهای کربنی، عدد ۷۰ نشان‌دهنده استحکام کششی ۷۰,۰۰۰ PSI است
پسوندها (مانند L):
– L: کم کربن (Low Carbon)
– H: سختی بالا (High)
– Si: درصد سیلیکون بالاتر
– مثال: در ER308L حرف L نشان می‌دهد که درصد کربن کمتر از ۰.۰۳٪ است
برای فیلرهای آلومینیومی:
– مثال: ER4043
– عدد ۴ نشان‌دهنده سری آلیاژی است
– ۰۴۳ ترکیب دقیق آلیاژ را مشخص می‌کند
با شناخت این کدها می‌توانید:
– به سرعت نوع و کاربرد فیلر را تشخیص دهید
– از سازگاری فیلر با فلز پایه اطمینان حاصل کنید
– خصوصیات مکانیکی و شیمیایی فیلر را پیش‌بینی کنید

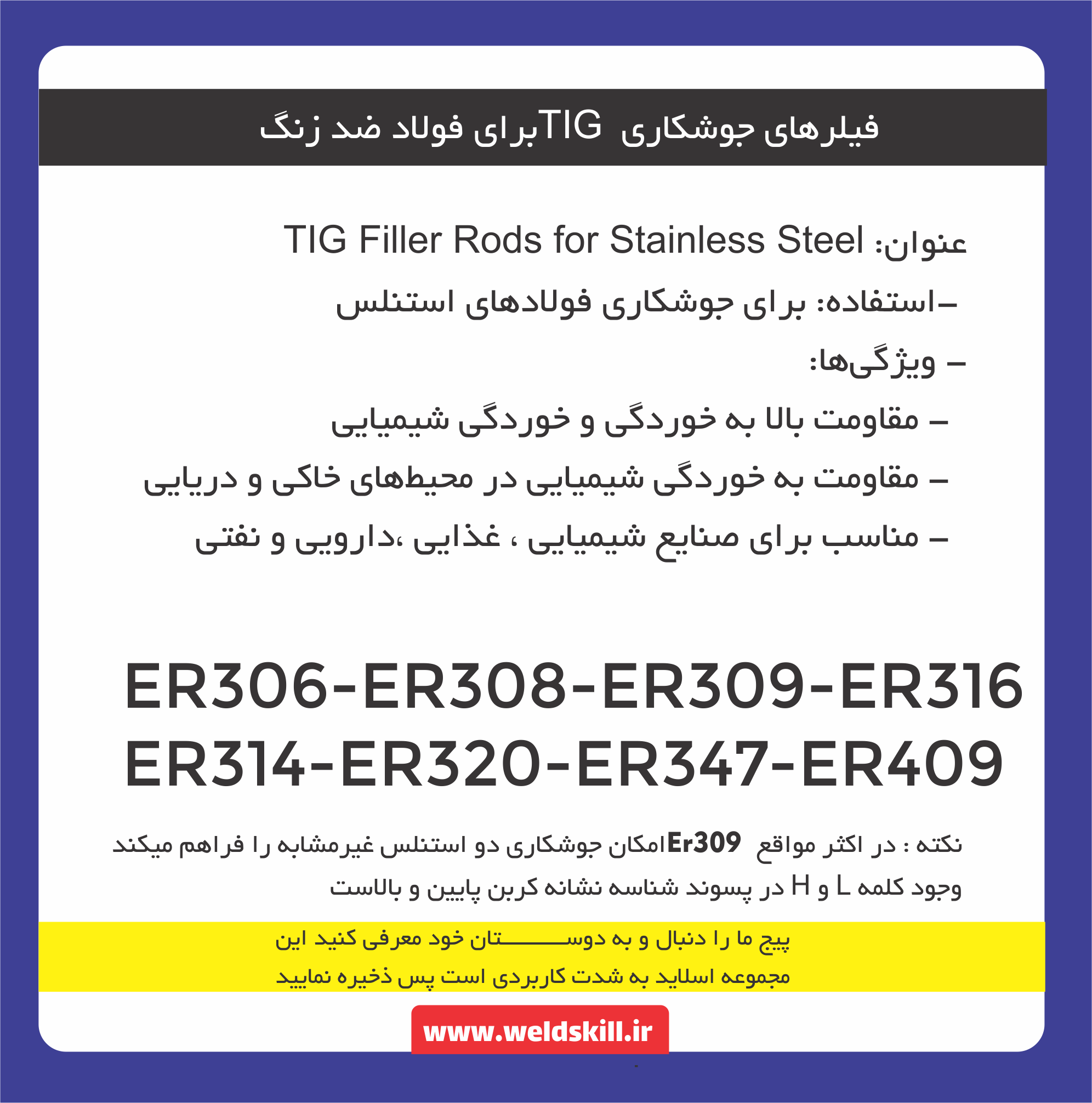

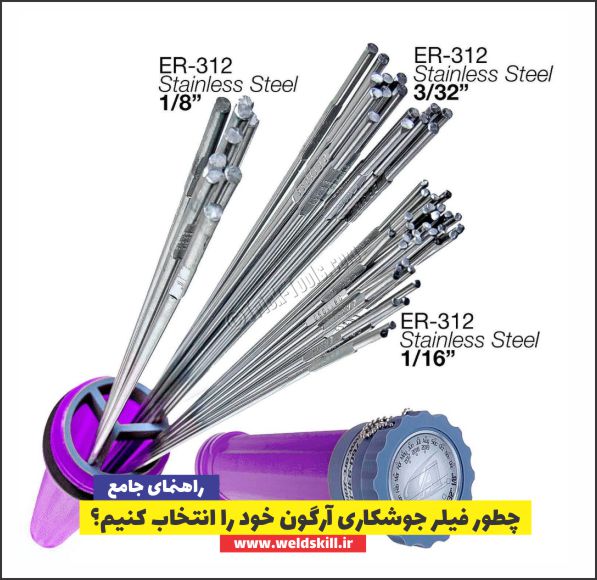

فیلرهای استیل ضدزنگ از پرکاربردترین فیلرها در جوشکاری تیگ هستند. در ادامه با مهم‌ترین فیلرهای این گروه و ویژگی‌های منحصر به فرد هر کدام آشنا می‌شویم:
دانلود جدول فیلرهای استنلس استیل
ویژگی‌های کلیدی:
– پرمصرف‌ترین فیلر برای جوشکاری استیل‌های سری ۳۰۴
– مقاومت عالی در برابر خوردگی
– نوع L با کربن کمتر از ۰.۰۳٪ برای جلوگیری از خوردگی بین‌دانه‌ای
– مناسب برای صنایع غذایی و دارویی
کاربردها:
– مخازن مواد غذایی
– تجهیزات آشپزخانه صنعتی
– لوله‌های انتقال مواد شیمیایی
ویژگی‌های کلیدی:
– درصد کروم و نیکل بالاتر نسبت به ۳۰۸
– مناسب برای اتصال فولاد کربنی به استنلس استیل
– مقاومت حرارتی بالا تا دمای ۱۰۰۰ درجه سانتیگراد
کاربردها:
– کوره‌های صنعتی
– مبدل‌های حرارتی
– تجهیزات پتروشیمی
ویژگی‌های کلیدی:
– حاوی ۲-۳٪ مولیبدن برای مقاومت به خوردگی بالاتر
– مقاومت عالی در برابر خوردگی نقطه‌ای و شیاری
– مناسب برای محیط‌های دریایی
کاربردها:
– تجهیزات دریایی
– صنایع شیمیایی
– تجهیزات پزشکی
ویژگی‌های کلیدی:
– بالاترین درصد کروم و نیکل در بین فیلرهای استنلس
– مقاومت حرارتی فوق‌العاده بالا
– مناسب برای دماهای کاری تا ۱۱۵۰ درجه سانتیگراد
کاربردها:
– کوره‌های دما بالا
– صنایع هوافضا
– تجهیزات نیروگاهی
– همیشه ترکیب شیمیایی فیلر باید با فلز پایه سازگار باشد
– برای کاربردهای حساس به خوردگی، از انواع L استفاده کنید
– در محیط‌های خورنده، سری ۳۱۶ را انتخاب کنید

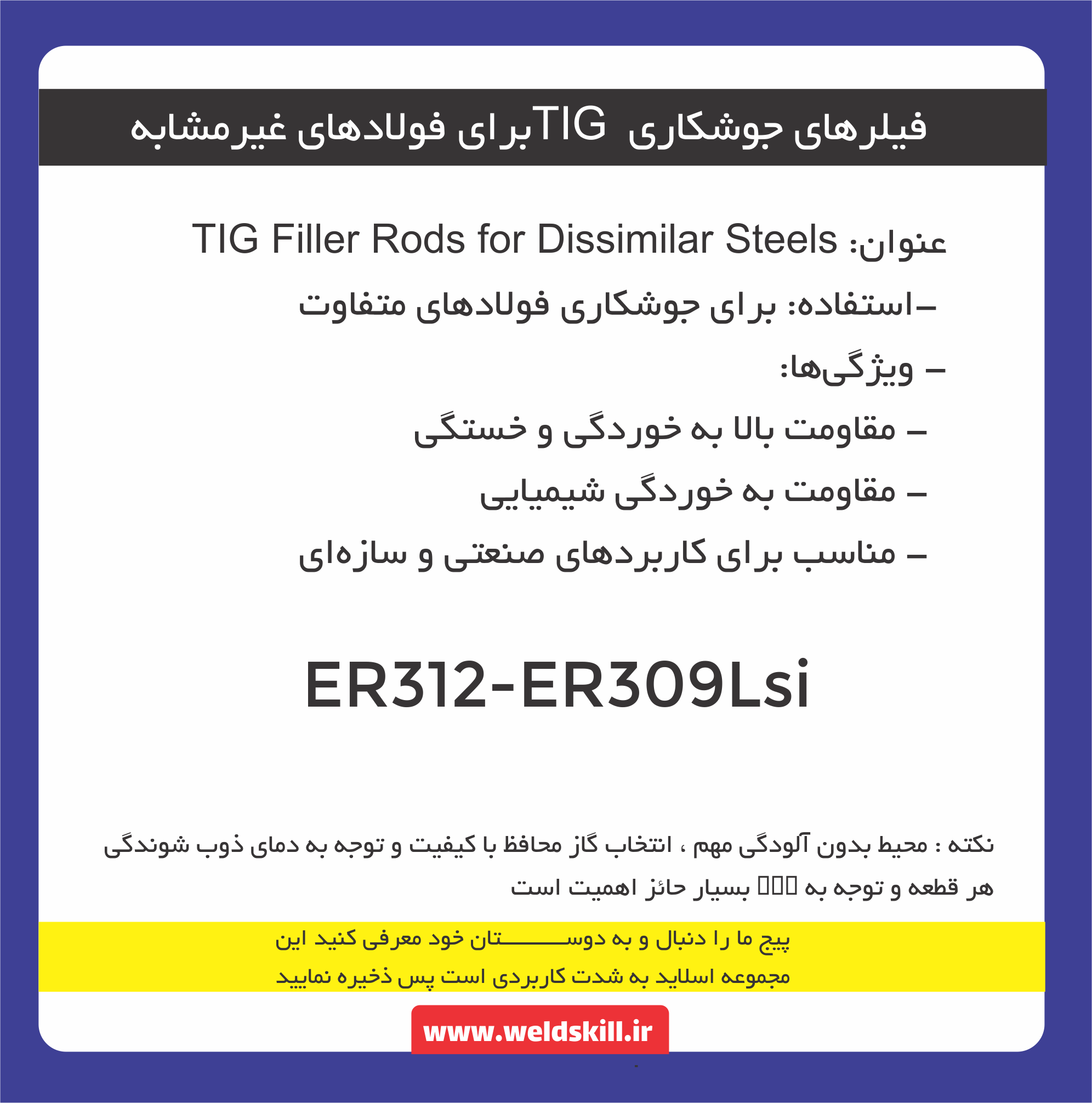

– برای اتصالات غیرمشابه، سری ۳۰۹ گزینه مناسبی است

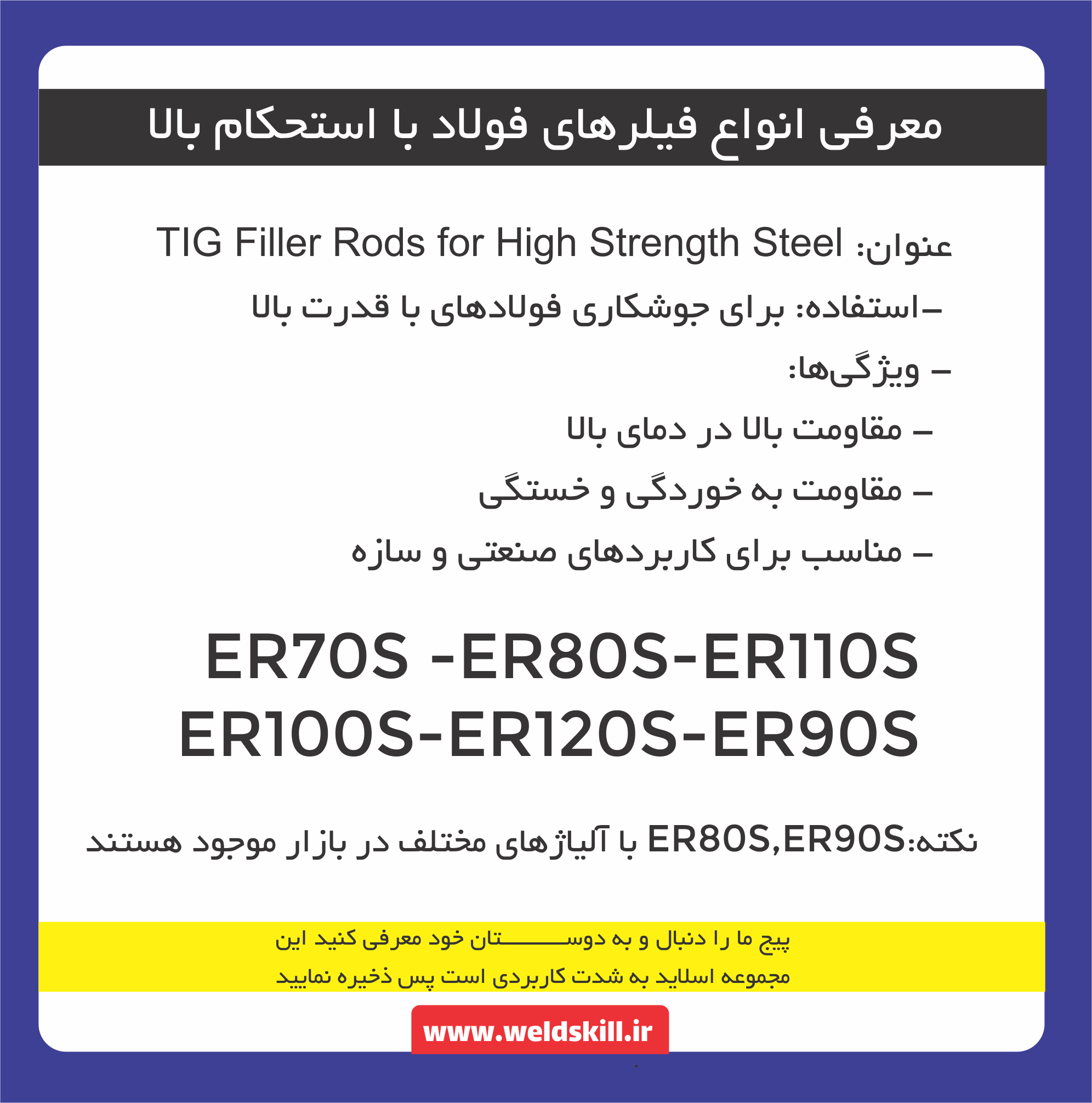

فیلرهای فولاد کربنی در جوشکاری تیگ برای جوشکاری انواع فولادهای ساختمانی و صنعتی استفاده می‌شوند. در ادامه با پرکاربردترین فیلرهای این گروه آشنا می‌شویم:
ویژگی‌های کلیدی:
– حاوی عناصر آلیاژی دی‌اکسید کننده (تیتانیوم و زیرکونیوم)
– مقاومت به کشش: ۷۰,۰۰۰ PSI
– مناسب برای فولادهای با سطوح نسبتاً تمیز
– قوس پایدار و پاشش کم
کاربردها:
– سازه‌های فولادی
– مخازن تحت فشار
– لوله‌کشی صنعتی
ویژگی‌های کلیدی:
– درصد منگنز و سیلیسیم متوسط
– عملکرد عالی در جوشکاری فولادهای ساختمانی
– مناسب برای کارهای عمومی و تعمیراتی
– انعطاف‌پذیری بالا
کاربردها:
– ساخت و ساز عمومی
– تعمیرات صنعتی
– سازه‌های سبک
ویژگی‌های کلیدی:
– درصد منگنز و سیلیسیم بالا
– مناسب برای سطوح زنگ زده و اکسید شده
– خواص دی‌اکسید کنندگی عالی
– حوضچه جوش روان و کنترل‌پذیر
کاربردها:
– تعمیرات قطعات فرسوده
– جوشکاری فولادهای با سطوح آلوده
– سازه‌های سنگین
ویژگی‌های کلیدی:
– حاوی کروم و مولیبدن
– مقاومت حرارتی بالا
– مناسب برای فولادهای آلیاژی کم‌کربن
– استحکام کششی بالاتر
کاربردها:
– صنایع نیروگاهی
– خطوط انتقال بخار
– تجهیزات دما بالا
– شرایط سطحی قطعه کار را در نظر بگیرید
– برای سطوح اکسید شده از ER70S-6 استفاده کنید
– در کاربردهای عمومی ER70S-3 گزینه اقتصادی و مناسبی است
– برای کارهای حساس و دقیق، ER70S-2 پیشنهاد می‌شود
– دمای کاری قطعه را در انتخاب فیلر مد نظر قرار دهید

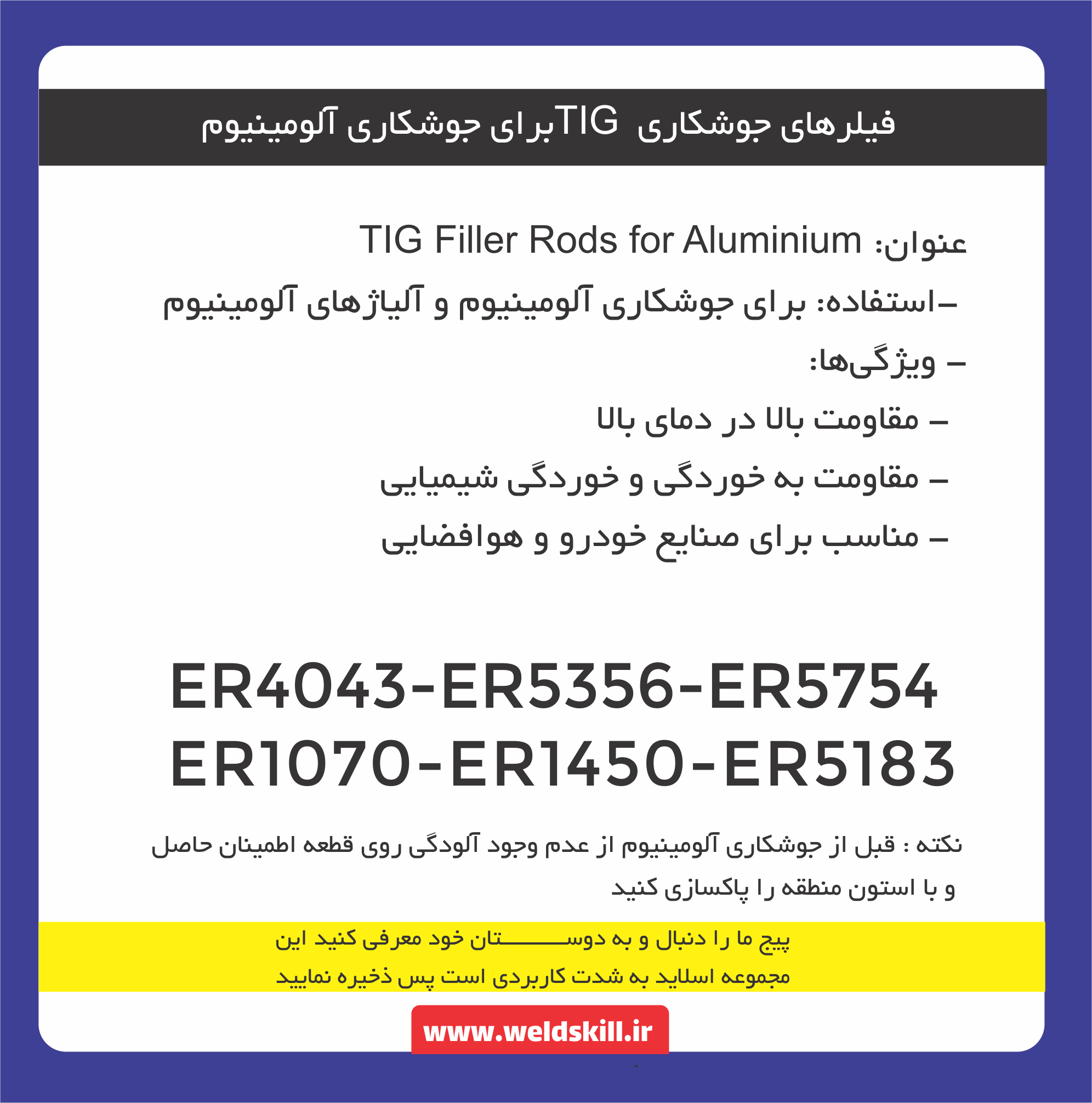

فیلرهای آلومینیوم در جوشکاری تیگ نقش حیاتی دارند و انتخاب درست آن‌ها برای کیفیت جوش بسیار مهم است. با مهم‌ترین فیلرهای این گروه آشنا شویم:
ویژگی‌های کلیدی:
– سیالیت عالی حوضچه مذاب
– مقاومت به ترک خوردگی بالا
– رنگ جوش نقره‌ای روشن
– مناسب برای آلیاژهای ریخته‌گری
کاربردها:
– جوشکاری آلیاژهای سری ۶۰۰۰
– قطعات خودرو
– قاب‌های آلومینیومی
– مخازن نگهداری
۲. فیلر ER5356 (آلیاژ ۵٪ منیزیم)
ویژگی‌های کلیدی:
– استحکام کششی بالا
– مقاومت به خوردگی عالی
– مناسب برای کاربردهای دریایی
– قابلیت آنودایز شدن
کاربردها:
– سازه‌های دریایی
– صنایع کشتی‌سازی
– تجهیزات حمل و نقل
– مخازن تحت فشار
ویژگی‌های کلیدی:
– مقاومت به خوردگی بالا
– استحکام متوسط
– قابلیت شکل‌پذیری خوب
– جوش‌پذیری عالی
کاربردها:
– صنایع غذایی
– مخازن نگهداری مواد شیمیایی
– تجهیزات سردخانه‌ای
– صنایع بسته‌بندی
– قبل از جوشکاری، سطح را کاملاً تمیز و چربی‌زدایی کنید
– دمای پیش‌گرم مناسب را رعایت کنید
– از تمیز بودن و خشک بودن فیلر اطمینان حاصل کنید
– گاز محافظ آرگون خالص (۹۹.۹۹٪) استفاده کنید
راهنمای سریع انتخاب:
– برای سری ۶۰۶۱: فیلر ER4043
– برای سری ۵۰۵۲: فیلر ER5356
– برای کاربردهای دریایی: فیلر ER5356
– برای قطعات آنودایز: فیلر ER5554

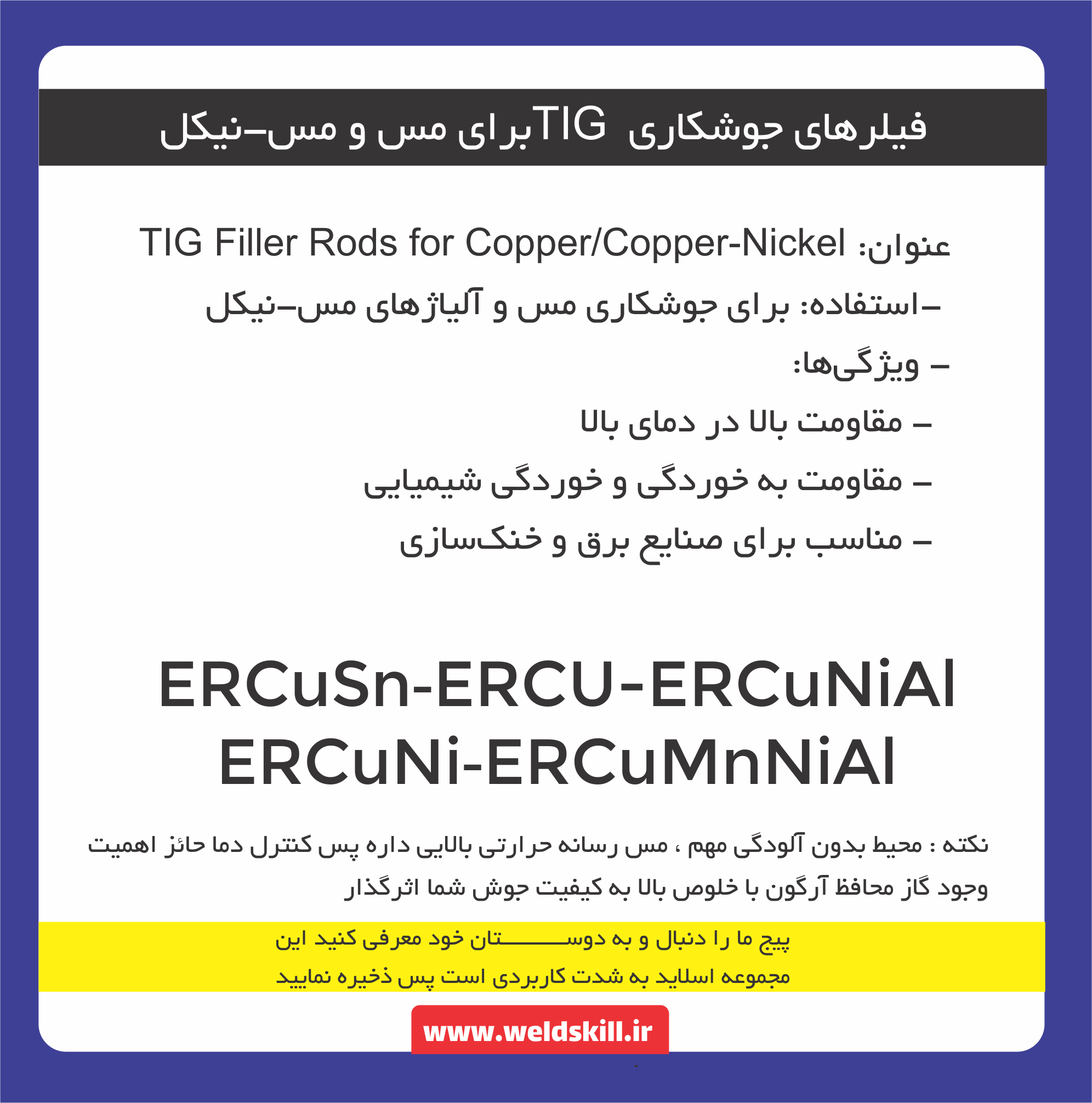

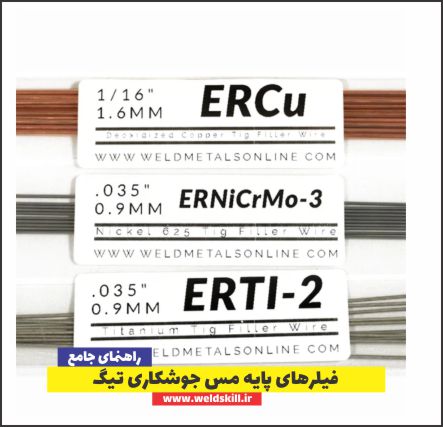

فیلرهای مسی: راهنمای کامل انتخاب و کاربرد
فیلرهای مسی در جوشکاری تیگ برای اتصال انواع مس و آلیاژهای آن استفاده می‌شوند. در ادامه با پرکاربردترین فیلرهای این گروه آشنا می‌شویم:
ویژگی‌های کلیدی:
– خلوص مس بالای ۹۹.۹٪
– هدایت الکتریکی عالی
– هدایت حرارتی بالا
– مقاومت به خوردگی مناسب
کاربردها:
– سیستم‌های برق‌رسانی
– تجهیزات انتقال حرارت
– خطوط لوله مس
– صنایع الکترونیک
ویژگی‌های کلیدی:
– حاوی ۳٪ سیلیکون
– سیالیت عالی حوضچه مذاب
– مقاومت مکانیکی بالا
– سازگار با انواع مس و برنج
کاربردها:
– اتصالات فولاد به مس
– تعمیرات قطعات برنجی
– سازه‌های دریایی
– تجهیزات حرارتی
ویژگی‌های کلیدی:
– حاوی ۷-۸٪ آلومینیوم
– مقاومت به خوردگی فوق‌العاده
– استحکام مکانیکی بالا
– مناسب برای محیط‌های دریایی
کاربردها:
– پروانه کشتی
– شیرآلات دریایی
– پمپ‌های آب شور
– تجهیزات پتروشیمی
نکات مهم در جوشکاری با فیلرهای مسی:
– پیش‌گرم قطعات ضروری است (۱۵۰-۳۰۰ درجه سانتیگراد)
– از گاز محافظ آرگون خالص استفاده کنید
– سطوح باید کاملاً تمیز و عاری از اکسید باشند
– سرعت سرد شدن را کنترل کنید
راهنمای سریع انتخاب:
– برای مس خالص: ERCu
– برای اتصال مس به فولاد: ERCuSi-A
– برای کاربردهای دریایی: ERCuAl-A
موارد ایمنی:
– از تهویه مناسب استفاده کنید
– دود و بخارات مس سمی هستند
– از تجهیزات حفاظت فردی مناسب استفاده کنید
– از خنک کاری تدریجی استفاده کنید
