جوشکاری فولادهای مختلف چالشهای متفاوتی دارد. یکی از مهمترین مفاهیم برای تضمین کیفیت جوش، درک کربن معادل (Carbon Equivalent) است. کربن معادل شاخصی است که میزان جوشپذیری فولاد را تعیین میکند. با استفاده از این شاخص، جوشکاران میتوانند ریسک ترکهای سرد را پیشبینی کرده و اقدامات لازم مانند پیشگرمایش را انجام دهند. در این مقاله جامع، ما در آموزشگاه جوشکاری ولداسکیل، به شما نشان میدهیم که چگونه کربن معادل را محاسبه کنید و چگونه با یک برنامه هوشمند، فرآیند جوشکاری ایمنتری داشته باشید.
کربن معادل یک مفهوم کلیدی در متالورژی است که به ما کمک میکند تا رفتار فولاد را در هنگام جوشکاری پیشبینی کنیم. این شاخص، تأثیر تمام عناصر آلیاژی موجود در فولاد (مانند منگنز، کروم و نیکل) را به یک عدد واحد تبدیل میکند. این عدد نشان میدهد که فولاد چقدر مستعد ترک خوردگی در فرآیند جوشکاری است.
جوشکاری فولادهای مختلف به دلیل تفاوت در ترکیب شیمیایی آنها، دشواریهای متفاوتی دارد. فولادهای با کربن بالا، به دلیل تشکیل فازهای سخت و شکننده در اثر سرد شدن سریع، به راحتی دچار ترک میشوند. عناصر آلیاژی دیگر نیز اثر مشابهی بر ساختار فولاد دارند. کربن معادل با جمعآوری تأثیر این عناصر، یک معیار واحد برای سنجش این دشواری ارائه میدهد. درک این موضوع برای انتخاب روش صحیح جوشکاری ضروری است.
ترک سرد یکی از جدیترین عوارض جوشکاری است که معمولاً پس از سرد شدن کامل جوش (در دمای اتاق) یا تا ۲۴ ساعت پس از آن رخ میدهد. این ترکها به دلیل وجود هیدروژن، تنشهای پسماند بالا و ریزساختار حساس (مانند مارتنزیت) ایجاد میشوند. کربن معادل بالا نشاندهنده احتمال بالای تشکیل ریزساختار شکننده است. بنابراین، محاسبه دقیق CE اولین گام برای پیشگیری از این پدیده مخرب است.
یکی از مهمترین کاربردهای عملی کربن معادل، تعیین نیاز به پیشگرمایش قبل از شروع جوشکاری است. پیشگرمایش، سرعت سرد شدن جوش را کاهش میدهد و به هیدروژن فرصت میدهد تا از ناحیه جوش خارج شود. این فرآیند از تشکیل فازهای سخت جلوگیری کرده و ریسک ترک سرد را به طور چشمگیری کاهش میدهد. هرچه کربن معادل بالاتر باشد، دمای پیشگرمایش مورد نیاز نیز افزایش مییابد.
برای جوشکاران، استفاده از یک جدول راهنما بر اساس مقدار کربن معادل، بهترین روش برای تصمیمگیری سریع است. این جدولها معمولاً مقدار CE را به سه دسته کلی تقسیم میکنند: پایین، متوسط و بالا. به عنوان مثال، اگر CE کمتر از ۰.۴۰ باشد، ممکن است نیازی به پیشگرمایش نباشد. اما اگر CE بین ۰.۴۰ تا ۰.۶۰ باشد، پیشگرمایش تا ۱۰۰ درجه سانتیگراد ضروری است. این جداول به جوشکاران کمک میکنند تا به سرعت الزامات فرآیند را تعیین کنند.
برای محاسبه دقیق کربن معادل، فرمولهای متعددی وجود دارد که هر یک برای نوع خاصی از فولاد توسعه یافتهاند. انتخاب فرمول مناسب به ترکیب شیمیایی و ضخامت فولاد بستگی دارد. در این بخش، ما به دو فرمول رایج در صنعت، یعنی IIW و Pcm، نگاهی دقیقتر خواهیم داشت. این فرمولها به متخصصان اجازه میدهند تا جوشپذیری فولاد را با دقت بالاتری ارزیابی کنند.

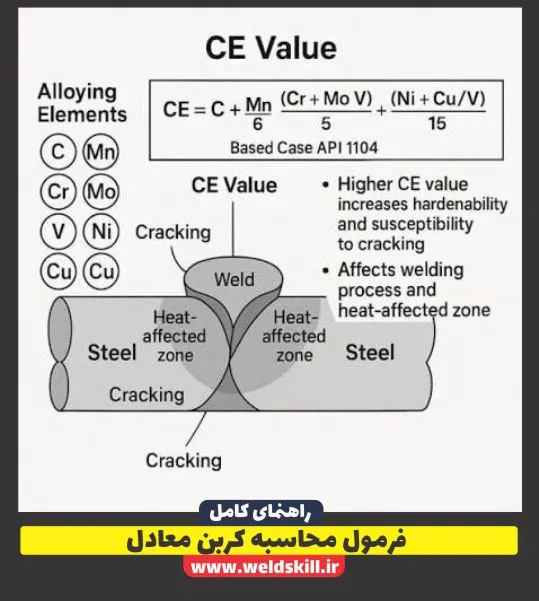

فرمول IIW رایجترین فرمول برای محاسبه کربن معادل در فولادهای کربنی و کمآلیاژ است. این فرمول تأثیر عناصر آلیاژی مانند منگنز، کروم، مولیبدن، وانادیم و نیکل را در نظر میگیرد. ضریب هر عنصر در فرمول نشاندهنده میزان تأثیرگذاری آن بر جوشپذیری است. به عنوان مثال، منگنز تأثیر بیشتری نسبت به نیکل دارد. این فرمول به صورت زیر محاسبه میشود:
CE = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15
فرمول Pcm (Parameter of Cold Cracking Susceptibility) برای فولادهای میکروآلیاژی با کربن بسیار پایین (HSLA) مناسبتر است. در این نوع فولادها، تأثیر عناصر آلیاژی با مقادیر کم کربن، به طور متفاوتی بر جوشپذیری اثر میگذارد. فرمول Pcm با وزندهی دقیقتر به این عناصر، پیشبینی دقیقتری از خطر ترک سرد ارائه میدهد. استفاده از Pcm در مواردی که فولاد دارای کربن کمتر از ۰.۱۲ درصد است، توصیه میشود.
در گذشته، محاسبه کربن معادل نیاز به مراجعه به جداول و انجام محاسبات دستی داشت. امروزه، با پیشرفت فناوری، برنامههای هوشمند و اپلیکیشنهایی توسعه یافتهاند که این فرآیند را ساده میکنند. این برنامهها با دریافت ترکیب شیمیایی فولاد، به صورت خودکار کربن معادل را محاسبه کرده و دمای پیشگرمایش مورد نیاز را پیشنهاد میدهند. این ابزارها به جوشکاران کمک میکنند تا به سرعت و با دقت بالا تصمیمگیری کنند.
استفاده از ابزارهای هوشمند چندین مزیت دارد. اولاً، احتمال خطای انسانی در محاسبات دستی را از بین میبرد. ثانیاً، این ابزارها میتوانند چندین فرمول مختلف (مانند IIW و Pcm) را به طور همزمان محاسبه کنند و نتایج را مقایسه نمایند. ثالثاً، بسیاری از این برنامهها دارای پایگاه دادهای از گریدهای رایج فولاد هستند که نیازی به ورود دستی ترکیب شیمیایی نیست. این ابزارها به خصوص برای جوشکاران میدانی که نیاز به تصمیمگیری سریع دارند، بسیار کاربردی هستند.
مقدار کربن معادل (CE) شما:
۰.۰۰
فرمول محاسبه بر اساس استاندارد IIW:
CE = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15
کربن معادل تنها یکی از عوامل تعیینکننده جوشپذیری است. برای یک تحلیل کامل، باید به عوامل دیگری مانند هیدروژن باقیمانده و تنشهای پسماند نیز توجه کرد. هیدروژن، به ویژه در فولادهای با CE بالا، میتواند باعث ایجاد ترکهای تأخیری شود. همچنین، تنشهای پسماند ناشی از انقباض و انبساط حرارتی، در ایجاد ترک سرد نقش حیاتی دارند.
کربن معادل یک شاخص حیاتی برای تضمین کیفیت و ایمنی در جوشکاری است. درک صحیح این مفهوم، به جوشکاران اجازه میدهد تا با انتخاب روشهای صحیح پیشگرمایش و عملیات حرارتی، از بروز ترکهای سرد جلوگیری کنند. با استفاده از این دانش و ابزارهای هوشمند، میتوانیم فرآیند جوشکاری را به طور قابل توجهی بهبود بخشیم و از پروژههای خود در برابر آسیبهای احتمالی محافظت کنیم.
