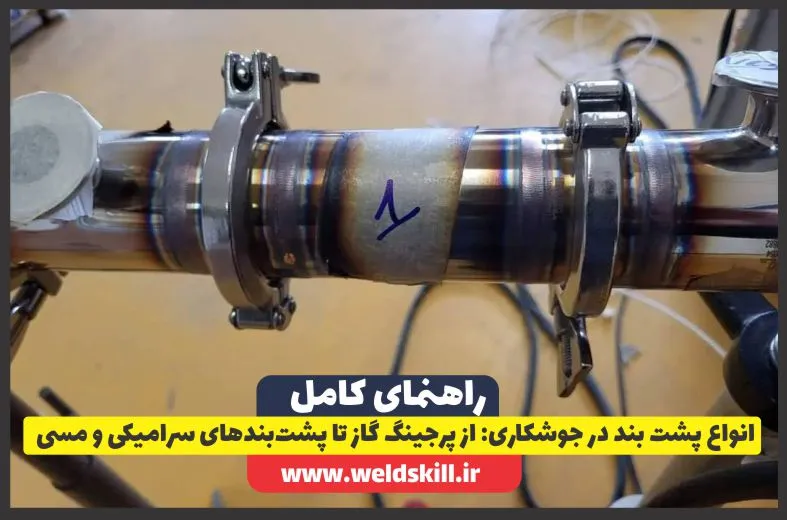

Toggleدستیابی به یک جوش بینقص، نیازمند دانش فنی و مهارت عملی است. یکی از مهمترین تکنیکها برای تضمین کیفیت ریشه جوش، استفاده از پشت بند در جوشکاری است. این تکنیک از اکسیداسیون و بدشکلی حوضچه مذاب جلوگیری کرده و استحکام نهایی اتصال را تضمین میکند. در دورههای تخصصی آموزش جوشکاری، تسلط بر انواع پشت بند یک اصل کلیدی محسوب میشود. در آموزشگاه جوشکاری ولداسکیل، ما معتقدیم که شناخت عمیق روشهایی مانند پرچینگ گاز، سرامیکی و مسی، تفاوت میان یک جوشکار معمولی و یک متخصص را رقم میزند. این راهنما به شما کمک میکند تا بهترین روش را برای پروژه خود انتخاب کنید.
پرچینگ گاز یکی از حیاتیترین تکنیکها در جوشکاری مدرن است که به منظور حفاظت شیمیایی ریشه جوش از اتمسفر به کار میرود. این فرآیند با جایگزین کردن هوای محیط (که حاوی اکسیژن و نیتروژن است) با یک گاز بیاثر، یک سپر محافظ نامرئی ایجاد میکند. این سپر از واکنش فلز داغ با اکسیژن جلوگیری کرده و در نتیجه، کیفیت متالورژیکی، مقاومت به خوردگی و استحکام اتصال را در بالاترین سطح ممکن حفظ میکند.
به زبان ساده، پرچینگ گاز فرآیند حذف اکسیژن از سمت پشتی (ریشه) درز جوش و جایگزینی آن با یک گاز خنثی مانند آرگون است. این کار یک محیط کنترلشده ایجاد میکند که در آن فلز مذاب میتواند بدون خطر اکسیداسیون سرد شود. این متد از پشت بند در جوشکاری، تضمین میکند که خواص ذاتی فلز پایه، بهویژه در آلیاژهای حساس، پس از جوشکاری نیز حفظ شود. نتیجه نهایی، ریشه جوشی براق، تمیز و عاری از هرگونه اکسیداسیون مضر است.
نوع آلیاژ و سازه را انتخاب کنید تا بهترین روش به شما پیشنهاد شود.
گاز پرجینگ مناسب:
اهمیت پرجینگ فراتر از زیبایی ظاهری جوش است. اکسیداسیون در ریشه جوش، که به آن “شوگری شدن” (Sugaring) نیز میگویند، یک لایه اکسیدی شکننده ایجاد میکند که مقاومت به خوردگی را به شدت کاهش میدهد و میتواند نقطه شروع ترک باشد. پرجینگ با جلوگیری از این پدیده، استحکام مکانیکی اتصال را تضمین کرده، عمر سازه را افزایش میدهد و از رد شدن جوش در تستهای کیفی مانند رادیوگرافی (RT) جلوگیری میکند. این فرآیند برای صنایع حساس مانند پتروشیمی، داروسازی و هوافضا یک الزام است.
هر فلزی که در دمای بالا تمایل زیادی به واکنش با اکسیژن دارد، به پرچینگ گاز نیازمند است. در صدر این لیست، فولادهای ضد زنگ (استنلس استیل) سری ۳۰۰ و ۴۰۰ قرار دارند که برای حفظ لایه محافظ کروم خود به این فرآیند وابستهاند. پس از آن، فلزات واکنشپذیری مانند تیتانیوم و آلیاژهای آن قرار دارند که حتی با مقادیر بسیار کم اکسیژن نیز آلوده میشوند. آلیاژهای مبتنی بر نیکل مانند اینکونل و هستلوی و همچنین فلزات خاصی مانند زیرکونیوم نیز برای دستیابی به جوش باکیفیت، مطلقاً به پرجینگ نیاز دارند.
انتخاب گاز مناسب برای پرجینگ به نوع فلز و ملاحظات اقتصادی بستگی دارد. آرگون (Argon) به دلیل خنثی بودن کامل و وزن سنگینتر نسبت به هوا، بهترین و رایجترین گزینه است؛ این گاز به خوبی در فضای بسته باقی میماند. نیتروژن (Nitrogen) گزینهای ارزانتر است اما نباید برای فلزات حساس مانند تیتانیوم یا برخی گریدهای استنلس استیل داپلکس استفاده شود، زیرا میتواند باعث ایجاد تخلخل و کاهش خواص مکانیکی شود. در موارد خاص، از ترکیب آرگون-هیدروژن برای تمیزکاری بهتر سطح استفاده میشود.

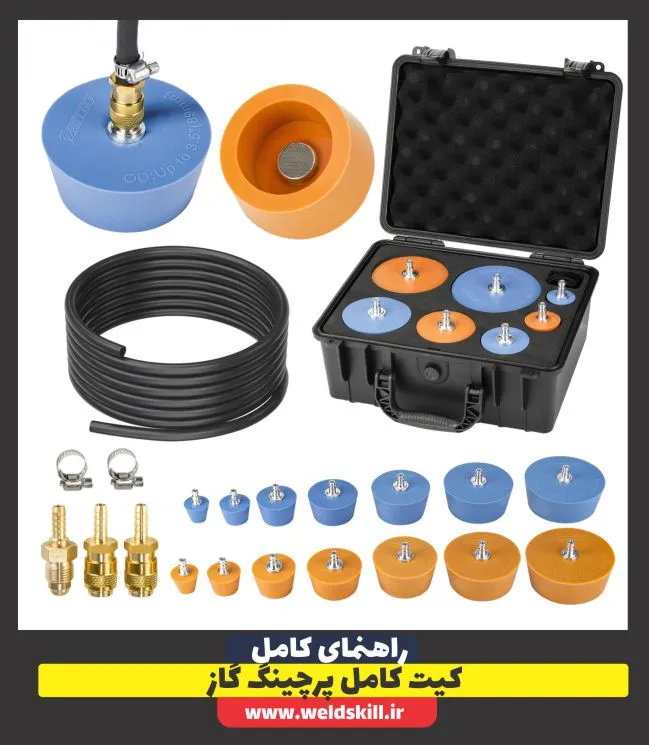

برای اجرای موفق پرجینگ، ابتدا باید فضای پشت جوش را ایزوله کرد. سیستمهای بادکنکی یا سدهای پرجینگ (Purge Dams) بهترین گزینه برای لولهها هستند، زیرا فقط ناحیه جوش را مسدود کرده و در مصرف گاز صرفهجویی میکنند. برای صفحات یا اتصالات نامتعارف، میتوان از فویل و چسب آلومینیومی مقاوم به حرارت استفاده کرد. درپوشهای سیلیکونی یا لاستیکی نیز برای مسدود کردن انتهای لولهها کاربرد دارند. مهمترین نکته، در نظر گرفتن یک خروجی کوچک برای خروج هوا و گاز اضافی است تا از افزایش فشار جلوگیری شود.
برای یک پرجینگ بینقص، ابتدا سطح داخلی را کاملاً تمیز کنید. سپس با استفاده از تجهیزات مناسب، فضای پشت جوش را مسدود نمایید. جریان گاز را با دبی مناسب (معمولاً ۱۰-۱۵ لیتر بر دقیقه) برقرار کرده و اجازه دهید زمان کافی (حدود ۵-۶ دقیقه برای هر متر مکعب فضا) برای خروج کامل اکسیژن سپری شود. برای کارهای حساس، با آنالایزر اکسیژن، سطح آن را به زیر ppm ۵۰ برسانید. پس از شروع جوشکاری، جریان گاز را تا سرد شدن کامل جوش (زیر ۲۵۰ درجه سانتیگراد) ادامه دهید تا از اکسیداسیون مجدد جلوگیری شود.
یکی از بزرگترین اشتباهات، قطع زودهنگام جریان گاز است که باعث اکسید شدن آنی فلز داغ میشود. اشتباه دیگر، استفاده از دبی گاز نامناسب است؛ جریان کم اکسیژن را کامل خارج نمیکند و جریان زیاد باعث تلاطم و ورود هوا به محیط میشود. همچنین، عدم آببندی کامل سیستم و وجود نشتی، تمام تلاش شما را بیثمر میکند. فراموش نکنید که همیشه باید یک مسیر خروجی کوچک برای گاز در نظر بگیرید، در غیر این صورت فشار مثبت ایجاد شده، جوش را از سمت ریشه به بیرون هل میدهد.
برخلاف پرچینگ گاز که یک محافظ شیمیایی است، پشتبندهای فیزیکی با تماس مستقیم با قطعه کار، دو وظیفه مهم را انجام میدهند: پشتیبانی از حوضچه مذاب برای جلوگیری از ریزش و کنترل حرارت برای جلوگیری از سوختگی. این روشها، بهویژه در فرآیندهایی با نرخ رسوب بالا، بهرهوری را به شدت افزایش میدهند. دو نوع اصلی این پشتبندها، سرامیکی و مسی هستند که هر کدام کاربردهای خاص خود را دارند و به عنوان یک روش موثر پشت بند در جوشکاری شناخته میشوند.

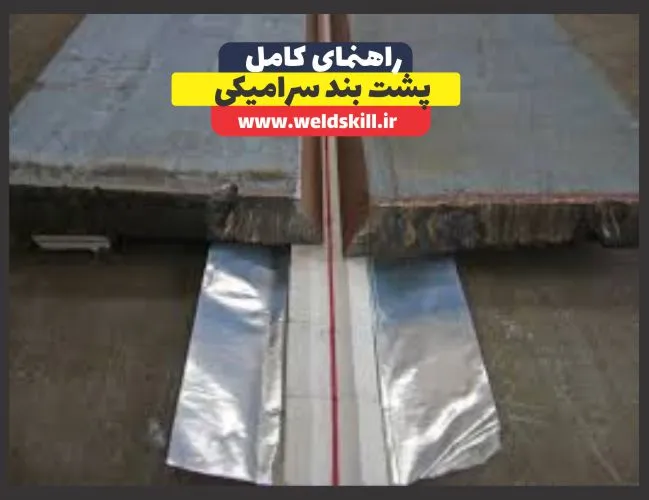

پشت بند سرامیکی نواری چسبی است که روی آن کاشیهای سرامیکی مقاوم به حرارت با اشکال مختلف قرار گرفتهاند. این نوار مستقیماً به پشت درز جوش چسبانده میشود و یک قالب آماده برای فلز مذاب ایجاد میکند. مزیت اصلی این روش، امکان جوشکاری یک طرفه با آمپر بالا است که نیاز به شیارزنی از پشت (Back Gouging) و پاس ریشه مجدد را حذف میکند. این تکنیک سرعت کار را در صنایع کشتیسازی و ساخت مخازن به شدت بالا برده و ریشه جوشی یکنواخت و با ظاهر عالی ایجاد میکند.
پشت بند مسی یک قطعه مسی (معمولاً شمش یا تسمه) است که به صورت مکانیکی پشت درز جوش محکم میشود. مس به دلیل رسانایی حرارتی فوقالعاده بالا، مانند یک جاذب حرارت (Heat Sink) عمل کرده و حرارت اضافی را به سرعت از حوضچه جوش دور میکند. این ویژگی از سوختگی و ریزش ریشه جوش، بهویژه در ورقهای نازک، جلوگیری میکند. این پشتبندها قابل استفاده مجدد هستند و در فرآیندهای اتوماتیک مانند جوشکاری زیرپودری (SAW) کاربرد فراوانی دارند. باید مراقب بود تا از آلودگی مس در جوش جلوگیری شود.
| ویژگی | پشت بند گاز (Purging) | پشت بند سرامیکی (Ceramic) | پشت بند مسی (Copper) |
|---|---|---|---|
| کاربرد اصلی | محافظت شیمیایی در برابر اکسیداسیون | پشتیبانی فیزیکی و شکلدهی ریشه | کنترل حرارت و پشتیبانی فیزیکی |
| فلزات مناسب | استنلس استیل، تیتانیوم، آلیاژهای نیکل | فولادهای کربنی و کمآلیاژ | فولادها، آلومینیوم، ورقهای نازک |
| فرآیندهای مناسب | TIG (آرگون)، پلاسما | SMAW, GMAW, FCAW, SAW | SAW, GMAW، فرآیندهای اتوماتیک |
| مزایا | بالاترین کیفیت متالورژیکی، حفظ کامل مقاومت به خوردگی | افزایش چشمگیر سرعت، حذف نیاز به شیارزنی از پشت | قابلیت استفاده مجدد، کنترل حرارتی عالی، مناسب اتوماسیون |
| معایب | زمانبر، هزینه مصرف گاز، نیاز به تجهیزات ایزولهسازی | یکبار مصرف، نیاز به سطح تمیز برای چسبیدن | ریسک آلودگی مس در جوش، نیاز به فیتآپ دقیق |
این روش برای محافظت شیمیایی از فلزات واکنشپذیر مانند استنلس استیل، تیتانیوم و آلیاژهای نیکل طراحی شده است. پرچینگ گاز عمدتاً در فرآیند جوشکاری TIG (آرگون) به کار میرود که در آن کیفیت و تمیزی ریشه جوش در اولویت اول قرار دارد. مزیت اصلی آن، حفظ کامل خواص متالورژیکی و مقاومت به خوردگی است. با این حال، این فرآیند نسبت به روشهای دیگر زمانبر بوده و نیازمند مصرف گاز و تجهیزات خاص برای ایزوله کردن محیط است که هزینه پروژه را افزایش میدهد.
پشت بند سرامیکی برای پشتیبانی فیزیکی و شکلدهی به ریشه جوش در فرآیندهای با نرخ رسوب بالا مانند SMAW (الکترود)، GMAW (CO2) و FCAW (توپودری) ایدهآل است. این روش برای فولادهای کربنی و کمآلیاژ کاربرد گستردهای دارد. بزرگترین مزیت آن افزایش چشمگیر سرعت پروژه با حذف نیاز به شیارزنی از پشت است. این پشتبندها یکبار مصرف هستند و برای چسبیدن به سطح، نیاز به تمیزکاری اولیه دارند، اما هزینه آنها با صرفهجویی در زمان و نیروی کار جبران میشود.
این روش برای کنترل حرارت و پشتیبانی فیزیکی از ریشه جوش، بهویژه در فرآیندهای اتوماتیک مانند SAW و جوشکاری ورقهای نازک، بهترین گزینه است. رسانایی حرارتی بالای مس از سوختگی جلوگیری کرده و به شکلدهی ریشه کمک میکند. مزیت کلیدی آن قابلیت استفاده مجدد و دوام بالا است که آن را برای تولید انبوه اقتصادی میسازد. با این حال، ریسک آلودگی مس در جوش در صورت عدم استفاده صحیح وجود دارد و نیاز به سیستمهای نگهدارنده مکانیکی برای اتصال به قطعه کار دارد.
انتخاب روش مناسب پشت بند در جوشکاری یک تصمیم مهندسی است که بر کیفیت، سرعت و هزینه پروژه تأثیر مستقیم دارد. برای فلزات حساس به اکسیداسیون، پرچینگ گاز یک استاندارد طلایی و غیرقابل جایگزین است. اما در پروژههایی که سرعت و بهرهوری در اولویت هستند، پشتبندهای فیزیکی مانند سرامیکی و مسی راهحلهای هوشمندانهای ارائه میدهند. تسلط بر هر سه روش و شناخت دقیق کاربرد آنها، یک جوشکار را به متخصصی تبدیل میکند که میتواند برای هر چالشی، بهترین و بهینهترین راهحل را ارائه دهد.
پرجینگ یک محافظ شیمیایی (گازی) برای جلوگیری از اکسیداسیون است، در حالی که پشتبندهای فیزیکی (مسی و سرامیکی) از حوضچه مذاب پشتیبانی کرده و به شکلدهی آن کمک میکنند.
خیر، CO2 یک گاز فعال است و باعث اکسید شدن شدید ریشه جوش میشود. برای پرجینگ فقط باید از گازهای خنثی (مانند آرگون) یا بیاثر استفاده کرد.
بهترین روش استفاده از آنالایزر اکسیژن است. اما یک روش تجربی، قرار دادن یک قطعه تیتانیوم داغ در خروجی گاز است؛ اگر رنگ آن تغییر نکند، پرجینگ موفق بوده است.
خیر، این پشتبندها یکبار مصرف هستند و پس از جوشکاری به راحتی از قطعه کار جدا میشوند.
ریشه جوش دچار اکسیداسیون شدید یا "شوگری شدن" (Sugaring) میشود که مقاومت به خوردگی آن را از بین برده و جوش را شکننده میکند.
بله، آلومینیوم نیز در دمای بالا به شدت اکسید میشود و برای دستیابی به یک جوش باکیفیت، استفاده از پشت بند گاز آرگون ضروری است.
به عنوان یک قانون کلی، حدود ۱۰ تا ۱۵ لیتر بر دقیقه مناسب است، اما این مقدار به حجم فضایی که باید پر شود بستگی دارد.
بله، اما کاربرد اصلی آن برای فرآیندهای سریعتر مانند GMAW و FCAW است. در فرآیند TIG معمولاً پرجینگ گاز ترجیح داده میشود.
این روش هم برای ورقهای نازک (برای جلوگیری از سوختگی) و هم برای ضخامتهای بالا در فرآیندهای اتوماتیک (برای شکلدهی ریشه) کاربرد دارد.
پرجینگ گاز برای فولاد کربنی لازم نیست، اما برای افزایش سرعت و کیفیت در جوشکاری یک طرفه، میتوان از پشتبندهای سرامیکی یا مسی استفاده کرد.
