در دنیای صنعت و ساخت‌وساز، جوشکاری نقشی حیاتی در استحکام و ایمنی سازه‌ها ایفا می‌کند. اما چگونه می‌توان از کیفیت و تکرارپذیری فرآیند جوشکاری اطمینان حاصل کرد؟ پاسخ در یک سند کلیدی نهفته است: WPS. اما WPS چیست؟ این مخفف Welding Procedure Specification یا همان دستورالعمل مشخصات جوشکاری است؛ سندی رسمی که تمام جزئیات و پارامترهای لازم برای انجام یک جوش با کیفیت و استاندارد را مشخص می‌کند. و مسیر فوق العاده برای آموزش تدوین یک دستورالعمل مشخصات جوشکاری WPS است ، این راهنمای جامع، شما را با ۵ گام حیاتی آشنا می‌کند که برای دستیابی به جوشکاری بی‌نقص و مطابق با بالاترین استانداردهای صنعتی ضروری هستند. با ما همراه باشید تا از اهمیت و کاربرد WPS در پروژه‌های خود آگاه شوید.
در دنیای پیچیده مهندسی و ساخت، جایی که کوچکترین خطا می‌تواند منجر به فجایع بزرگ شود، اطمینان از کیفیت و تکرارپذیری فرآیندهای حیاتی مانند جوشکاری، از اهمیت بالایی برخوردار است. اینجاست که مفهوم WPS یا Welding Procedure Specification وارد می‌شود. اگر می‌خواهید بدانید WPS چیست و چگونه می‌تواند جوشکاری شما را از یک فرآیند تجربی به یک علم دقیق تبدیل کند، این مقاله برای شماست. ما در اینجا ۵ گام حیاتی را بررسی می‌کنیم که برای دستیابی به جوشکاری بی‌نقص و مطابق با بالاترین استانداردهای صنعتی ضروری هستند.
اولین گام برای دستیابی به جوشکاری بی‌نقص، درک کامل این است که WPS چیست و چرا وجود آن حیاتی است. WPS یا دستورالعمل مشخصات جوشکاری، سندی رسمی و مکتوب است که تمام متغیرهای لازم برای انجام یک عملیات جوشکاری خاص را تعریف می‌کند. این متغیرها شامل نوع فلز پایه، فلز پرکننده، فرآیند جوشکاری، دماهای پیش‌گرم و پس‌گرم، آمپر، ولتاژ، سرعت حرکت و موقعیت جوشکاری می‌شوند. این سند تضمین کننده کیفیت و ایمنی است.
اهمیت WPS فراتر از یک الزام اداری است. تصور کنید در یک پروژه ساخت خط لوله گاز، جوشکاران بدون یک دستورالعمل مشخصات جوشکاری مشخص، هر یک به روش خود جوشکاری کنند. نتیجه می‌تواند فاجعه‌بار باشد؛ از نشت‌های کوچک تا انفجارهای بزرگ. WPS با استانداردسازی فرآیند، کیفیت یکنواخت جوش‌ها را تضمین می‌کند، ریسک حوادث را کاهش می‌دهد و انطباق با کدهای بین‌المللی مانند ASME را ممکن می‌سازد. این امر نه تنها ایمنی را بالا می‌برد، بلکه با جلوگیری از دوباره‌کاری‌ها، هزینه‌ها را نیز به طرز چشمگیری کاهش می‌دهد.

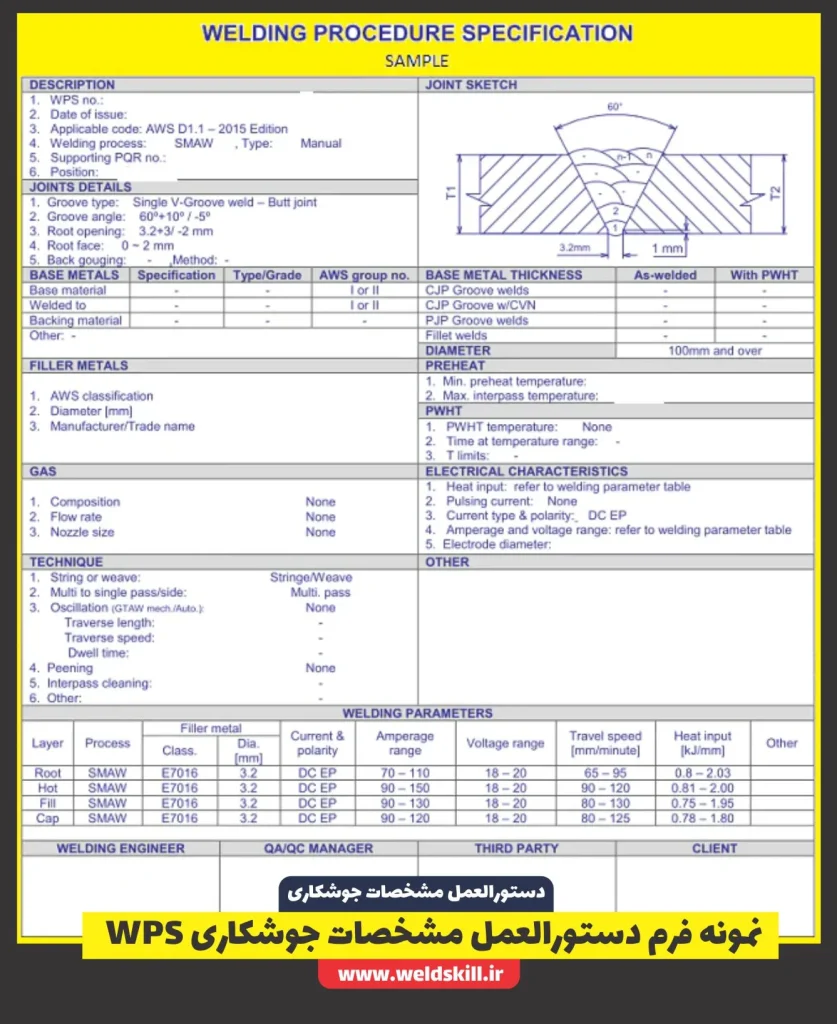

| بخش WPS | جزئیات |
|---|---|
| فرآیند جوشکاری |
|
| فلز پایه |
|
| فلز پرکننده |
|
| پارامترهای الکتریکی |
|
| پارامترهای مکان یکی |
|
| دماهای پیش گرم و پس گرم |
|
| گاز محافظ |
|
| تاییدیه (PQR) |
|
| تاریخ و نسخه |
|
| تأیید و امضای مهندس |
|
پیش از اینکه بتوانید یک دستورالعمل مشخصات جوشکاری (WPS) را به طور رسمی تدوین کنید، باید صلاحیت آن را اثبات کنید. اینجاست که PQR یا Procedure Qualification Record (سوابق صلاحیت رویه) وارد می‌شود. PQR در واقع سندی است که نشان می‌دهد یک جوشکاری آزمایشی، با استفاده از پارامترهای مشخص، نتایج قابل قبولی را در آزمون‌های مخرب و غیرمخرب (مانند کشش، خمش، ضربه و رادیوگرافی) به دست آورده است. این سند، پشتوانه فنی و قانونی WPS شما خواهد بود.
تدوین PQR یک فرآیند دقیق است. به عنوان مثال، در پروژه‌ای که من مسئول آن بودم، برای جوشکاری یک مخزن تحت فشار، ابتدا یک جوشکار با تجربه نمونه‌ای را دقیقاً با پارامترهای پیشنهادی ما جوش داد. سپس، این نمونه به آزمایشگاه ارسال شد و تحت آزمون‌های کشش، خمش و رادیوگرافی قرار گرفت. تمامی نتایج، از جمله مقاومت کششی و عدم وجود عیوب داخلی، در PQR ثبت شد. این PQR نه تنها اعتبار WPS ما را تأیید کرد، بلکه به ما اطمینان داد که جوشکاری نهایی، خواص مکانیکی مورد انتظار را خواهد داشت و ایمنی پروژه را تضمین می‌کند.

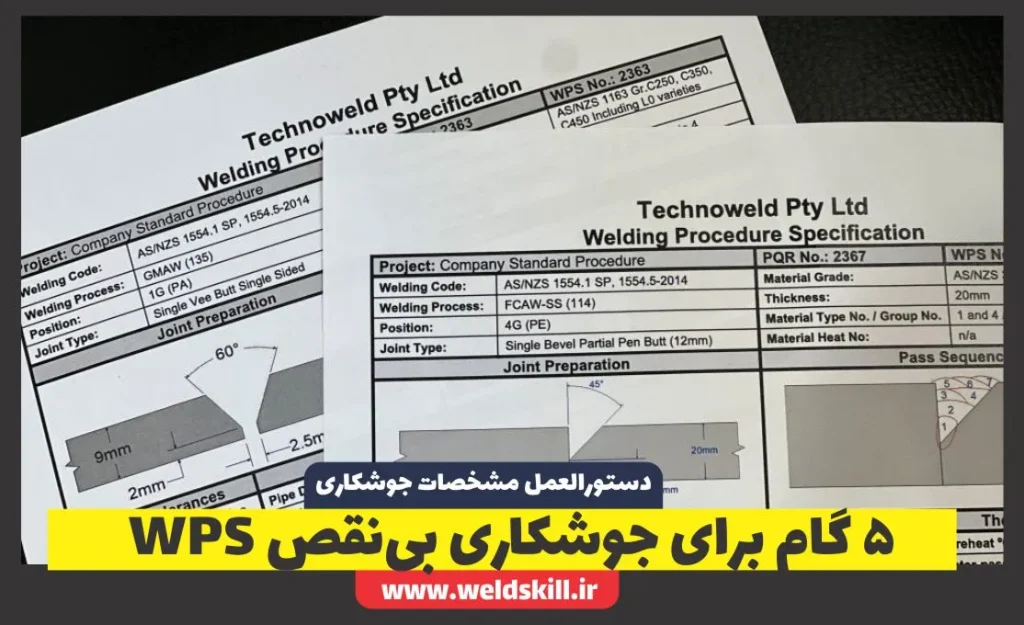

پس از موفقیت‌آمیز بودن PQR، نوبت به نگارش خود WPS می‌رسد. این سند، خلاصه‌ای از اطلاعات تأیید شده در PQR است که به زبان ساده‌تر و کاربردی‌تر برای جوشکاران و بازرسان تدوین می‌شود. یک WPS باید به قدری دقیق و واضح باشد که هر جوشکار ماهری بتواند با پیروی از آن، جوشی با کیفیت و مطابق با استاندارد تولید کند. این نقشه راه، ابزاری حیاتی برای یکنواختی و کنترل کیفیت در تمام مراحل جوشکاری است.
یک دستورالعمل مشخصات جوشکاری کامل، باید شامل جزئیات دقیقی باشد. فرض کنید در یک کارگاه تولید سازه‌های فلزی، برای جوشکاری تیرهای اصلی، WPS باید مشخص کند که از فرآیند جوشکاری SMAW (جوشکاری با الکترود دستی) استفاده شود، نوع الکترود E7018 باشد، آمپر بین ۱۲۰ تا ۱۵۰ آمپر تنظیم شود، و دمای پیش‌گرم برای فولاد کربنی خاص، حداقل ۱۰۰ درجه سانتی‌گراد باشد. همچنین، جزئیات طرح شیار، تعداد پاس‌ها و موقعیت جوشکاری (مثلاً تخت یا افقی) نیز باید به وضوح ذکر شود. این دقت، از بروز اشتباهات و نیاز به دوباره‌کاری جلوگیری می‌کند.
داشتن یک WPS عالی تنها نیمی از راه است؛ اجرای صحیح و نظارت دقیق بر آن، گام چهارم و حیاتی برای اطمینان از جوشکاری بی‌نقص است. جوشکاران باید به طور کامل با دستورالعمل مشخصات جوشکاری آشنا باشند و ملزم به رعایت دقیق تمام پارامترهای ذکر شده در آن باشند. این مرحله، پلی است میان تئوری و عمل، که تضمین می‌کند زحمات صورت گرفته در مراحل قبلی به ثمر بنشیند و جوش‌های تولید شده، از کیفیت مورد انتظار برخوردار باشند.
در یک سایت ساختمانی بزرگ، من شاهد بودم که چگونه عدم رعایت WPS می‌تواند فاجعه‌بار باشد. جوشکاری یک ستون اصلی بدون پیش‌گرم کافی، منجر به ترک‌خوردگی در جوش شد که تنها با بازرسی دقیق توسط بازرس جوش کشف شد. این اتفاق، اهمیت نقش جوشکاران در اجرای دقیق WPS، و نقش سرپرستان و بازرسان جوش در نظارت مستمر را برجسته می‌کند. آن‌ها مسئول بررسی آمپر، ولتاژ، سرعت حرکت و حتی دمای پیش‌گرم هستند تا اطمینان حاصل کنند که هر جوش مطابق با WPS چیست و مطابق با استانداردها انجام می‌شود. آموزش مداوم نیز برای حفظ این دقت حیاتی است.
WPS یک سند ثابت و تغییرناپذیر نیست. محیط‌های صنعتی پویا هستند و ممکن است نیاز به تغییرات در مواد، تجهیزات، فرآیندها یا حتی استانداردهای جدید پیش بیاید. گام پنجم و نهایی برای جوشکاری بی‌نقص، بازبینی و به‌روزرسانی مداوم دستورالعمل مشخصات جوشکاری است. این رویکرد فعال، تضمین می‌کند که WPS شما همیشه منعکس‌کننده بهترین شیوه‌ها و آخرین الزامات استانداردی است و به شما در حفظ کیفیت پایدار جوشکاری کمک می‌کند.
در یک شرکت تولیدی که با آن همکاری داشتم، پس از معرفی یک نوع جدید فولاد آلیاژی برای تولید قطعات، متوجه شدیم WPSهای قدیمی دیگر کارایی لازم را ندارند. این تغییر در مواد، ما را ملزم کرد تا WPSهای مربوطه را بازبینی و با انجام PQRهای جدید، آن‌ها را به‌روزرسانی کنیم. همچنین، در صورت بروز مکرر عیوب جوش، یا زمانی که استانداردهای بین‌المللی (مانند ASME) به‌روز می‌شوند، بازنگری WPS ضروری است. این بازبینی‌های منظم، چه به دلیل تغییرات فنی و چه به دلیل الزامات کیفی، اطمینان می‌دهد که WPS چیست و همواره ابزاری کارآمد برای کنترل کیفیت باقی می‌ماند.
WPS چیست؟ فراتر از یک سند، WPS ستون فقرات کیفیت، ایمنی و کارایی در صنعت جوشکاری است. با پیروی از این ۵ گام حیاتی – درک عمیق، تدوین PQR، نگارش دقیق، اجرای صحیح و بازبینی مداوم – می‌توانید اطمینان حاصل کنید که هر جوشی که انجام می‌دهید، بی‌نقص، ایمن و مطابق با بالاترین استانداردهای جهانی است. سرمایه‌گذاری در درک و اجرای صحیح دستورالعمل مشخصات جوشکاری، سرمایه‌گذاری در آینده پروژه‌های شماست. این راهنما به شما کمک می‌کند تا در مسیر جوشکاری حرفه‌ای و باکیفیت گام بردارید.
WPS مخفف Welding Procedure Specification یا دستورالعمل مشخصات جوشکاری است. این سندی رسمی و مکتوب است که تمام جزئیات و پارامترهای لازم برای انجام یک جوش با کیفیت و استاندارد را مشخص می‌کند.
PQR (Procedure Qualification Record) سندی است که اثبات می‌کند یک روش جوشکاری خاص (با پارامترهای مشخص) در عمل، نتایج قابل قبولی در آزمون‌های مکانیکی و غیرمخرب داشته است. WPS بر اساس اطلاعات تأیید شده در PQR نوشته می‌شود و دستورالعمل اجرایی برای جوشکاران است، در حالی که PQR سابقه اثبات صلاحیت آن دستورالعمل است.
تدوین WPS معمولاً توسط مهندسین جوش یا متخصصین متالورژی که دارای دانش کافی در زمینه جوشکاری و استانداردهای مربوطه هستند، انجام می‌شود. این افراد اغلب دارای گواهینامه‌هایی مانند CWI (Certified Welding Inspector) یا CWE (Certified Welding Engineer) هستند.
بله، برای هر نوع جوشکاری که کیفیت، ایمنی و انطباق با استانداردها در آن اهمیت دارد (مانند ساخت سازه‌های تحت فشار، خطوط لوله، سازه‌های فلزی سنگین و...) نیاز به WPS وجود دارد. حتی برای جوشکاری‌های تعمیراتی نیز توصیه می‌شود.
برخی از رایج‌ترین استانداردهای بین‌المللی برای تدوین و تأیید WPS عبارتند از: ASME Section IX (استاندارد رایج برای مخازن تحت فشار و لوله‌کشی)، AWS D1.1 (برای جوشکاری سازه‌های فولادی)، API 1104 (برای خطوط لوله نفت و گاز) و ISO 15614.
عدم رعایت WPS می‌تواند منجر به کاهش کیفیت جوش، بروز عیوب جوش (مانند ترک، تخلخل، نفوذ ناقص)، کاهش استحکام و ایمنی سازه، افزایش هزینه‌های دوباره‌کاری و تعمیر، و در نهایت عدم انطباق با استانداردها و رد شدن پروژه در بازرسی‌ها شود.
جوشکاران معمولاً WPS را امضا نمی‌کنند، اما باید گواهینامه صلاحیت جوشکاری (PQR) داشته باشند که نشان‌دهنده توانایی آن‌ها در اجرای WPSهای خاص است. با این حال، آن‌ها موظف به مطالعه و رعایت دقیق WPSهای مربوط به کار خود هستند.
متغیرهای اصلی شامل: فرآیند جوشکاری، نوع و ضخامت فلز پایه، نوع و اندازه فلز پرکننده، متغیرهای الکتریکی (آمپر، ولتاژ، قطبیت)، متغیرهای مکانیکی (سرعت حرکت، تعداد پاس‌ها)، دماهای پیش‌گرم و پس‌گرم، نوع گاز محافظ (در صورت لزوم) و جزئیات اتصال (طرح شیار) هستند.
WPS باید در صورت تغییر در مواد، تجهیزات، فرآیندها، بروز مشکلات کیفی مکرر، یا به‌روزرسانی استانداردهای مربوطه بازبینی و در صورت لزوم به‌روزرسانی شود. برخی شرکت‌ها نیز دوره‌های بازبینی منظم (مثلاً سالانه) را تعیین می‌کنند.
بله، حتی برای جوشکاری‌های تعمیراتی نیز WPS لازم است. این امر به ویژه در مورد قطعات حیاتی یا تحت فشار که ایمنی آن‌ها بسیار مهم است، صدق می‌کند. WPS تضمین می‌کند که تعمیرات نیز با کیفیت و استاندارد لازم انجام می‌شوند.
