در عصر صنعتی امروز، جوشکاری یکی از مهم‌ترین فرآیندهای ساخت و تولید به شمار می‌رود. در میان انواع روش‌های جوشکاری، فرآیندهای MIG (Metal Inert Gas) و MAG (Metal Active Gas) از پرکاربردترین و مؤثرترین روش‌ها محسوب می‌شوند. تورچ جوشکاریCO2، به عنوان قلب تپنده این فرآیندها، نقش حیاتی در کیفیت جوش و کارایی عملیات جوشکاری ایفا می‌کند.
در این مقاله جامع، قصد داریم شما را با انواع تورچ‌های جوشکاری MIG و MAG، ویژگی‌های منحصر به فرد هر کدام، و نحوه انتخاب مناسب‌ترین گزینه برای نیازهای خاص جوشکاری آشنا کنیم. این اطلاعات به شما کمک خواهد کرد تا با دید بازتری در زمینه انتخاب و استفاده از تورچ‌های جوشکاری تصمیم‌گیری کنید.
علاقه‌مندان به یادگیری جوشکاری CO2 می‌توانند با مراجعه به بخش آموزش جوشکاری CO2 در وب‌سایت ما، از دوره‌های تخصصی و کاربردی بهره‌مند شوند.
این مطلب توسط تیم تحریریه آموزشگاه جوشکاری ولداسکیل تهیه و تدوین شده است. هدف ما ارائه آموزش‌های کاربردی و تخصصی در زمینه جوشکاری به علاقه‌مندان این حرفه است.

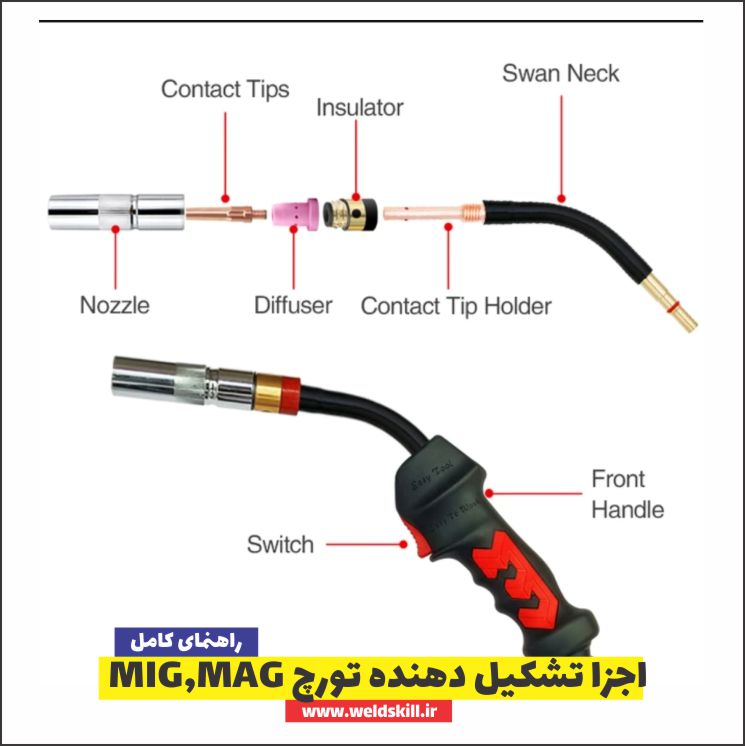

تورچ‌های جوشکاری MIG/MAG از اجزای مختلفی تشکیل شده‌اند که هر کدام وظیفه خاصی را بر عهده دارند:
1. نازل: مسئول هدایت گاز محافظ به منطقه جوش و محافظت از حوضچه مذاب
2. نوک تماس (کانتکت تیپ): انتقال جریان الکتریکی به سیم جوش
3. دیفیوزر (پخش کننده گاز): توزیع یکنواخت گاز محافظ در اطراف قوس
4. لاینر: مسیر هدایت سیم جوش از یونیت تغذیه سیم تا نوک تماس
5. گردن تورچ: محل قرارگیری نازل و سایر قطعات مصرفی
6. دسته تورچ: محل کنترل و هدایت تورچ توسط جوشکار
7. کابل و شیلنگ‌های رابط: شامل کابل جریان، شیلنگ گاز و در صورت نیاز مسیر آب خنک‌کاری
در جریان عملیات جوشکاری، به دلیل عبور جریان بالای الکتریکی و حرارت تولید شده در قوس الکتریکی، دمای تورچ به طور قابل توجهی افزایش می‌یابد. این افزایش دما می‌تواند منجر به آسیب دیدن قطعات داخلی تورچ، کاهش طول عمر قطعات مصرفی و همچنین ناراحتی جوشکار در حین کار شود.
برای جلوگیری از این مشکلات و افزایش کارایی و طول عمر تورچ‌های جوشکاری، سیستم‌های خنک‌کاری طراحی شده‌اند. دو نوع اصلی سیستم خنک‌کاری در تورچ‌های جوشکاری MIG و MAG وجود دارد:
تورچ‌های هوا خنک:
• مناسب برای جریان‌های جوشکاری تا 200 آمپر
• سبک‌تر و قابل حمل‌تر
• هزینه اولیه و نگهداری کمتر
• خنک‌کاری از طریق جریان طبیعی هوا و گاز محافظ
• مناسب برای کارهای سبک و متوسط
• نیاز به استراحت بیشتر تورچ در کارهای مداوم

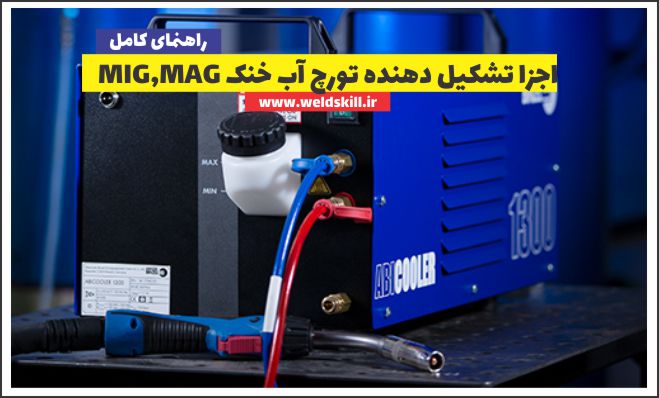

تورچ‌های آب خنک:
• مناسب برای جریان‌های جوشکاری بالای 200 آمپر
• سیستم خنک‌کاری پیشرفته با گردش آب
• قابلیت کار مداوم در جریان‌های بالا
• عمر طولانی‌تر قطعات مصرفی
• مناسب برای کارهای سنگین صنعتی
• نیاز به سیستم خنک‌کننده آب و نگهداری بیشتر

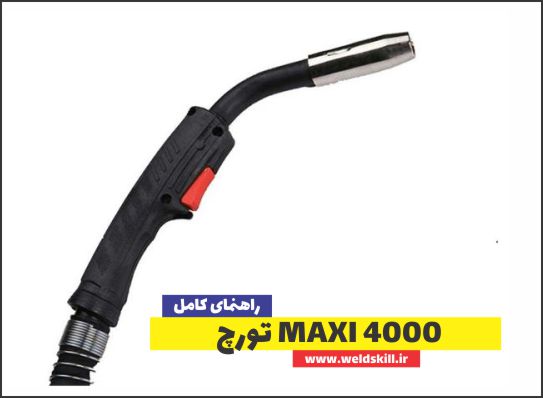

– سیستم خنک‌کاری: آب خنک
– آمپراژ: تا 400 آمپر در گاز مخلوط
– کاربرد: مناسب برای جوشکاری‌های سنگین صنعتی
– ویژگی‌ها: دارای سیستم گردش آب پیشرفته، طراحی ارگونومیک، قابلیت تعویض سریع قطعات مصرفی
بیشترین شدت جریان مورد استفاده:
– ۴۰۰ آمپر برای گاز محافظ CO2
– ۳۵۰ آمپر با استفاده از گاز مخلوط
کاربردهای متنوع:
– ساخت ورق‌های فلزی با ضخامت‌های مختلف
– صنایع هواپیمایی و فضاپیما
– پروژه‌های دانشگاهی، آموزشی و هنری
– نگهداری و تعمیرات در صنایع پالایشگاهی و پتروشیمی
– ساخت مخازن در صنایع غذایی و دارویی
– جوشکاری نیمه‌سنگین بر روی فلزات رنگی و انواع فولاد
– تعمیر اجزای حساس ماشین‌آلات راه‌سازی که به اتصال با کیفیت نیاز دارند، به خصوص در ریشه اتصال
– صنایع کشتی‌سازی و ساخت شناورهای دریایی
– صنعت عمران و ساخت سازه‌های فلزی
– اجرای رویه‌های تعمیراتی
| Gas | CO2, Mixed |
|---|---|
| Rating | 350A (Mixed), 400A (Co2) |
| Duty Cycle | 100 percent |
| Wires | 1.2-2.4 mm |
| Cooling | Water Cooled |
| Standard | IEC 60974-7, INSO 11225-7 |
| Technical characteristics | TJI0161 |

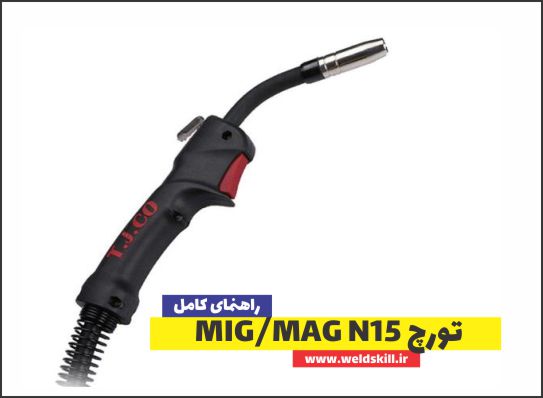

– سیستم خنک‌کاری: هوا خنک
– آمپراژ: تا 180 آمپر در گاز مخلوط
– کاربرد: مناسب برای کارهای سبک و تعمیراتی
– ویژگی‌ها: وزن سبک، قابلیت حمل آسان، طراحی ساده و کاربردی، مقرون به صرفه برای کارگاه‌های کوچک
بیشترین شدت جریان مورد استفاده:
برخی کاربردها:
| Gas | CO2, Mixed |
|---|---|
| Rating | 150A (Mixed), 180A (Co2) |
| Duty Cycle | 60 percent |
| Wires | 0.6-1.0 mm |
| Cooling | Air Cooled |
| Standard | IEC 60974-7, INSO 11225-7 |
| Packing | ۵ |
| Technical characteristics | TJI0171 |

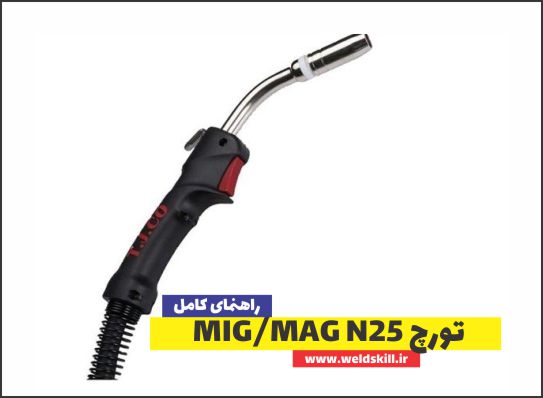

– سیستم خنک‌کاری: هوا خنک
– آمپراژ: تا 230 آمپر در گاز مخلوط
– کاربرد: مناسب برای کارهای متوسط صنعتی
– ویژگی‌ها: طول عمر بالای قطعات مصرفی، دسته ارگونومیک با قابلیت کنترل عالی، مناسب برای جوشکاری مداوم
بیشترین شدت جریان مورد استفاده:
برخی کاربردها:
| Gas | CO2, Mixed |
|---|---|
| Rating | 200A (Mixed), 230A (Co2) |
| Duty Cycle | 60 percent |
| Wires | 0.8-1.2 mm |
| Cooling | Air Cooled |
| Standard | IEC 60974-7, INSO 11225-7 |
| Packing | ۵ |
| Technical characteristics | TJI0172 |

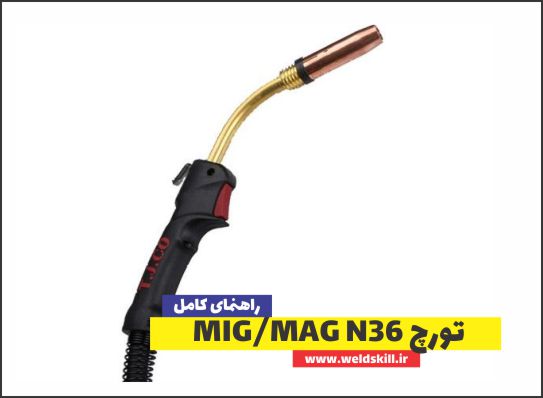

– سیستم خنک‌کاری: آب خنک
– آمپراژ: تا 360 آمپر در گاز مخلوط
– کاربرد: طراحی شده برای کارهای سنگین صنعتی
– ویژگی‌ها: سیستم خنک‌کاری پیشرفته، قابلیت کار در سیکل کاری بالا، دوام بالا در محیط‌های صنعتی
بیشترین شدت جریان مورد استفاده:
برخی کاربردها:
| Gas | CO2, Mixed |
|---|---|
| Rating | 200A (Mixed), 230A (Co2) |
| Duty Cycle | 60 percent |
| Wires | 0.8-1.2 mm |
| Cooling | Air Cooled |
| Standard | IEC 60974-7, INSO 11225-7 |
| Packing | ۵ |
| Technical characteristics | TJI0172 |

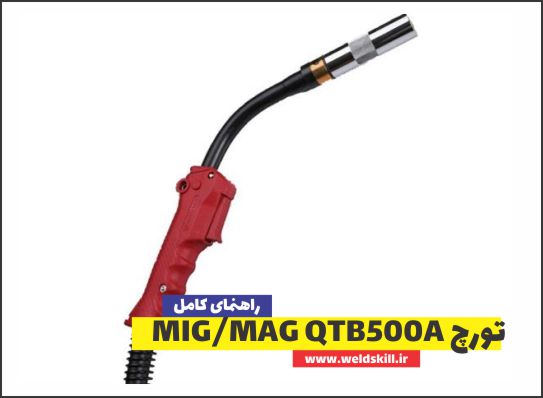

– سیستم خنک‌کاری: آب خنک
– آمپراژ: تا 500 آمپر در گاز مخلوط
– کاربرد: مناسب برای جوشکاری‌های فوق سنگین
– ویژگی‌ها: سیستم خنک‌کاری بسیار قوی، طراحی مستحکم برای شرایط سخت کاری، مناسب برای خطوط تولید صنعتی
این تورچ‌ها برای کاربردهای مختلف جوشکاری طراحی شده‌اند و انتخاب مناسب‌ترین مدل باید بر اساس نوع کار، میزان جریان مورد نیاز و شرایط محیطی صورت گیرد.
بیشترین شدت جریان مورد استفاده:
برخی کاربردها:
| Gas | CO2, Mixed |
|---|---|
| Rating | 420A (Mixed), 500A (Co2) |
| Duty Cycle | 60 percent |
| Wires | 1.2-1.6 mm |
| Cooling | Air Cooled |
| Standard | IEC 60974-7, INSO 11225-7 |
| Packing | ۵ |
| Technical characteristics | TJI0174 |
امیدواریم در این مطلب توانسته باشیم در تورچ جوشکاری CO2 به شما کمک کرده باشیم تا بسته به نوع فعالیت خود بهترین تورچ را انتخاب کنید زیرا انتخاب درست یک تورچ جوشکاری MIG, MAG می‌تواند به طور قابل توجهی در عمر محصول، قیمت و بهره‌وری در کارگاه تولیدی تأثیر بگذارد. با توجه به کاربردهای گسترده و نیازهای مختلف، انتخاب تورچ مناسب بهبود قابلیت‌های عملیاتی و کاهش هزینه‌ها را میسر می‌سازد. برای مشاوره و خرید، می‌توانید به شماره‌های 09376060577 و 02166000448 ارتباط برقرار کنید.
