جوشکاری تیتانیوم | راهنمای جامع تیتانیوم بازی!!!+ویدئو

فهرست مطلب

مقدمه

تیتانیوم، فلزی که در عرصه‌های مختلف از هوافضا تا پزشکی، از دریایی تا شیمیایی، حضور پررنگ خود را به رخ می‌کشد. با ویژگی‌های منحصر به فردی مانند استحکام بالا، وزن کم و مقاومت در برابر خوردگی، تیتانیوم به عنوان یک ماده ایده‌آل برای ساخت قطعات و سازه‌های پیچیده به شمار می‌آید. اما جوشکاری این فلز استثنایی، یک چالش بزرگ است. چگونه می‌توان تیتانیوم را با دیگر فلزات جوش داد؟ چه تکنیک‌ها و روش‌هایی برای جوشکاری تیتانیوم وجود دارد؟ و چه کاربردهای صنعتی و عملی برای جوشکاری تیتانیوم وجود دارد؟ در این مقاله، به بررسی جامع جوشکاری تیتانیوم می‌پردازیم و رازهای موفقیت در اتصال این فلز آینده را برای شما آشکار می‌کنیم

‏تیتانیوم یک فلز استثنایی است که به دلیل ویژگی‌های منحصر به فرد خود، در بسیاری از صنایع و کاربردها استفاده می‌شود. در این بخش، به بررسی ویژگی‌های تیتانیوم و واکنش آن در برابر جوشکاری و حرارت می‌پردازیم.

ویژگی‌های تیتانیوم:

1. استحکام بالا: تیتانیوم دارای استحکام بالایی است که آن را به یک ماده ایده‌آل برای ساخت قطعات و سازه‌های پیچیده تبدیل می‌کند.

2. وزن کم: تیتانیوم دارای وزن کمتری نسبت به بسیاری از فلزات دیگر است که آن را به یک ماده ایده‌آل برای ساخت قطعات و سازه‌های سبک تبدیل می‌کند.

3. مقاومت در برابر خوردگی: تیتانیوم دارای مقاومت بالایی در برابر خوردگی است که آن را به یک ماده ایده‌آل برای استفاده در محیط‌های خورنده تبدیل می‌کند.

4. پایداری حرارتی: تیتانیوم دارای پایداری حرارتی بالایی است که آن را به یک ماده ایده‌آل برای استفاده در دماهای بالا تبدیل می‌کند.

واکنش تیتانیوم در برابر جوشکاری:

تیتانیوم در برابر جوشکاری واکنش‌های مختلفی نشان می‌دهد. برخی از این واکنش‌ها عبارتند از:

1. اکسیداسیون: تیتانیوم در دماهای بالا با اکسیژن واکنش می‌دهد و اکسید تیتانیوم تشکیل می‌دهد. این واکنش می‌تواند منجر به کاهش استحکام و افزایش خوردگی تیتانیوم شود.

2. نیتروژن‌زدایی: تیتانیوم در دماهای بالا با نیتروژن واکنش می‌دهد و نیتروژن‌زدایی می‌شود. این واکنش می‌تواند منجر به کاهش استحکام و افزایش خوردگی تیتانیوم شود.

3. کربن‌زدایی: تیتانیوم در دماهای بالا با کربن واکنش می‌دهد و کربن‌زدایی می‌شود. این واکنش می‌تواند منجر به کاهش استحکام و افزایش خوردگی تیتانیوم شود.

واکنش تیتانیوم در برابر حرارت:

تیتانیوم در برابر حرارت واکنش‌های مختلفی نشان می‌دهد. برخی از این واکنش‌ها عبارتند از:

1. انبساط حرارتی: تیتانیوم در دماهای بالا انبساط حرارتی می‌کند که می‌تواند منجر به تغییر شکل و کاهش استحکام آن شود.

2. تغییر فاز: تیتانیوم در دماهای بالا تغییر فاز می‌دهد که می‌تواند منجر به تغییر در استحکام و خواص آن شود.

3. کاهش استحکام: تیتانیوم در دماهای بالا کاهش استحکام می‌کند که می‌تواند منجر به کاهش در استحکام و افزایش خوردگی آن شود.

در نتیجه، جوشکاری تیتانیوم نیازمند توجه به این واکنش‌ها و استفاده از تکنیک‌ها و روش‌های مناسب برای جلوگیری از آنها است. در ادامه مقاله، به بررسی تکنیک‌ها و روش‌های جوشکاری تیتانیوم می‌پردازیم.

انواع روش‌های جوشکاری تیتانیوم

جوشکاری تیتانیوم یکی از چالش‌برانگیزترین فرآیندها در صنعت جوشکاری است. تیتانیوم، با وجود مزایای فراوان مانند استحکام بالا و مقاومت در برابر خوردگی، خصوصیات منحصر به فردی دارد که جوشکاری آن را پیچیده می‌سازد.

تیتانیوم در دمای بالا به شدت با اکسیژن، نیتروژن و هیدروژن واکنش می‌دهد. این واکنش‌ها می‌توانند منجر به شکنندگی و کاهش کیفیت جوش شوند. بنابراین، محافظت کامل از منطقه جوش در برابر هوا ضروری است. علاوه بر این، نقطه ذوب بالا و هدایت حرارتی پایین تیتانیوم، نیازمند تکنیک‌های خاص و کنترل دقیق پارامترهای جوشکاری است.

با توجه به این چالش‌ها، روش‌های مختلفی برای جوشکاری تیتانیوم توسعه یافته‌اند. هر روش مزایا و محدودیت‌های خاص خود را دارد و انتخاب روش مناسب به عواملی مانند ضخامت قطعه، نوع کاربرد و امکانات موجود بستگی دارد.

جوشکاری تیتانیوم نیازمند دقت و مهارت بالایی است. در ادامه، مهم‌ترین روش‌های جوشکاری تیتانیوم را بررسی می‌کنیم:

1. جوشکاری قوسی تنگستن-گاز (TIG یا GTAW):

– رایج‌ترین روش برای جوشکاری تیتانیوم

– استفاده از الکترود تنگستنی غیرمصرفی

– نیاز به گاز محافظ (معمولاً آرگون)

نکته : برای جوشکاری تیتانیوم شما نیاز به آموزش جوشکاری آرگون یا تیگ را دارید

2. جوشکاری پلاسما (PAW):

– مشابه TIG، اما با قوس متمرکزتر

– مناسب برای جوشکاری اتوماتیک تیتانیوم

– سرعت جوشکاری بالاتر نسبت به TIG

3. جوشکاری لیزری:

– دقت بالا و منطقه متأثر از حرارت (HAZ) کوچک

– مناسب برای قطعات ظریف و پیچیده

– نیاز به تجهیزات گران‌قیمت

4.جوشکاری پرتو الکترونی (EBW):

– انجام در خلأ برای محافظت کامل از اکسیداسیون

– نفوذ عمیق و HAZ باریک

– مناسب برای قطعات ضخیم تیتانیومی

5. جوشکاری اصطکاکی:

– جوشکاری در حالت جامد، بدون ذوب کامل فلز

– کاهش خطر ترک‌خوردگی و تخلخل

– مناسب برای اتصال تیتانیوم به فلزات غیرمشابه

تجهیزات مورد نیاز برای جوشکاری تیتانیوم با فرآیند TIG

جوشکاری تیتانیوم با روش TIG نیازمند تجهیزات خاص و دقیقی است. این تجهیزات باید قابلیت کنترل دقیق پارامترهای جوشکاری و محافظت کامل از منطقه جوش را داشته باشند. در ادامه، مهم‌ترین تجهیزات مورد نیاز را بررسی می‌کنیم:

1. دستگاه جوش TIG با قابلیت جریان AC/DC:

– ترجیحاً با تکنولوژی اینورتر برای کنترل دقیق‌تر جریان

– قابلیت تنظیم فرکانس و تعادل موج AC برای جوشکاری آلیاژهای تیتانیوم

2. تورچ TIG مخصوص:

– با سیستم خنک‌کننده آبی برای جلوگیری از گرم شدن بیش از حد

– دارای نازل گاز بزرگ‌تر برای پوشش بهتر گاز محافظ

3. الکترودهای تنگستن:

– معمولاً از نوع لانتانوم‌دار یا سریوم‌دار (رنگ خاکستری)

– قطر مناسب بسته به ضخامت تیتانیوم و شدت جریان

4. سیستم گاز محافظ:

– کپسول گاز آرگون خالص (99.999%)

– رگولاتور فشار با فلومتر دقیق

– شیلنگ‌های مخصوص برای جلوگیری از نشت گاز

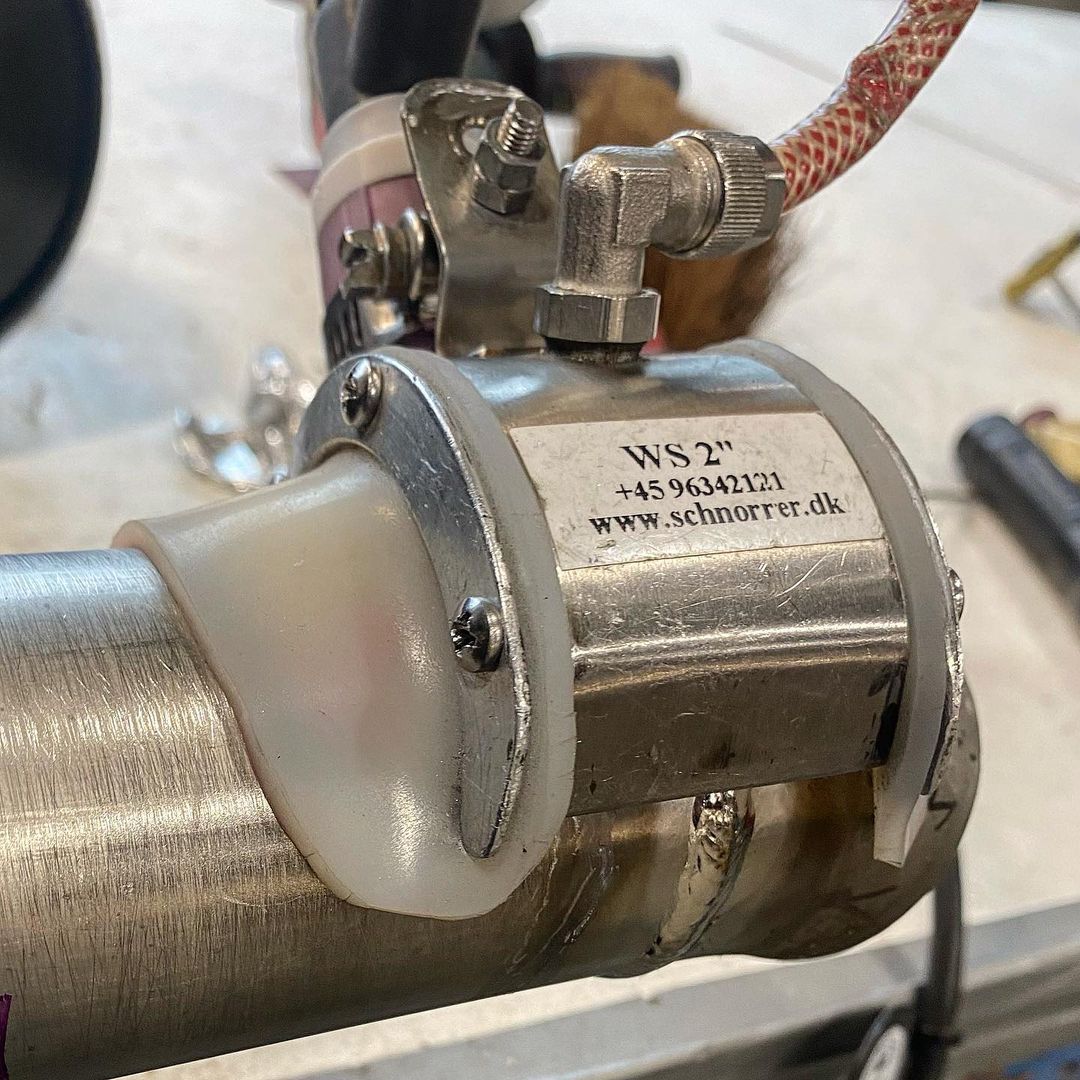

5. محفظه گاز یا چادر گازی:

– برای محافظت کامل قطعه کار از اکسیژن هوا

– می‌تواند به صورت دست‌ساز یا تجاری باشد

6. تجهیزات آماده‌سازی سطح:

– برس‌های استیل ضد زنگ مخصوص تیتانیوم

– حلال‌های تمیزکننده مانند استون یا الکل

– سنباده‌های مخصوص برای آماده‌سازی لبه‌های جوش

7. تجهیزات ایمنی:

– ماسک جوشکاری اتوماتیک با قابلیت تنظیم حساسیت بالا

– دستکش‌های مخصوص جوشکاری

– لباس محافظ مقاوم در برابر حرارت

8. ابزار کنترل کیفیت:

– دستگاه تست رنگی برای بررسی آلودگی سطح جوش

– میکروسکوپ یا لوپ برای بازرسی ظاهری جوش

9. سیستم خنک‌کننده آب:

– برای خنک کردن تورچ در جوشکاری‌های طولانی مدت یا با جریان بالا

10. فیکسچر و گیره‌های مخصوص:

– برای نگهداری دقیق قطعات تیتانیومی حین جوشکاری

– ترجیحاً از جنس مس یا فولاد ضد زنگ برای جلوگیری از آلودگی

11. انتخاب فیلرهای مصرفی مناسب :

– انجمن جوشکاری آمریکا فلزات پرکننده تیتانیوم را در مشخصات AWS A5.16/A5.16M:2007 برای الکترودها و میله های جوشکاری تیتانیوم و آلیاژ تیتانیوم مشخص کرده است.

برخی از رایج ترین سیم های پرکننده تیتانیوم ERTi-2، ERTi-3 و ERTi-4 هستند. اما بسیاری از فلزات پرکننده تیتانیوم دیگر نیز وجود دارد و هر کدام دارای ترکیب شیمیایی کمی متفاوت برای آلیاژ تیتانیومی است که شما جوش می‌دهید.

نکته مهم: تمامی تجهیزات باید تمیز و عاری از هرگونه آلودگی باشند. حتی مقادیر کم آلودگی می‌تواند کیفیت جوش تیتانیوم را به شدت کاهش دهد.

چالش‌های جوشکاری تیتانیوم

جوشکاری تیتانیوم، علیرغم مزایای فراوان این فلز، با چالش‌های متعددی همراه است. درک این چالش‌ها برای انجام موفقیت‌آمیز جوشکاری تیتانیوم ضروری است. در ادامه، مهم‌ترین چالش‌های جوشکاری تیتانیوم را بررسی می‌کنیم:

1. حساسیت بالا به آلودگی اتمسفری:

– تیتانیوم در دمای بالا به شدت با اکسیژن، نیتروژن و هیدروژن واکنش می‌دهد.

– این واکنش‌ها منجر به شکنندگی و کاهش خواص مکانیکی جوش می‌شوند.

– راهکار: استفاده از گاز محافظ با خلوص بالا و محفظه‌های گازی مخصوص.

2. نقطه ذوب بالا و هدایت حرارتی پایین:

– نقطه ذوب بالای تیتانیوم (حدود 1668°C) نیازمند انرژی زیادی برای جوشکاری است.

– هدایت حرارتی پایین باعث تمرکز گرما در منطقه جوش می‌شود.

– راهکار: کنترل دقیق پارامترهای جوشکاری و استفاده از تکنیک‌های پالسی.

3. تغییر ساختار متالورژیکی:

– گرمای جوشکاری می‌تواند ساختار کریستالی تیتانیوم را تغییر دهد.

– این تغییرات می‌تواند منجر به کاهش استحکام و مقاومت به خوردگی شود.

– راهکار: کنترل دقیق حرارت ورودی و استفاده از تکنیک‌های خنک‌کاری سریع.

4. حساسیت به ترک‌خوردگی:

– تیتانیوم در دمای بالا مستعد ترک‌خوردگی است، به خصوص در حضور ناخالصی‌ها.

– راهکار: تمیزکاری دقیق قبل از جوشکاری و کنترل دقیق پارامترهای جوشکاری.

5. نیاز به مهارت بالای جوشکار:

– جوشکاری تیتانیوم نیازمند دقت و مهارت بالایی است.

– کوچک‌ترین اشتباه می‌تواند منجر به جوش معیوب شود.

6. هزینه بالای تجهیزات و مواد مصرفی:

– تجهیزات خاص مورد نیاز برای جوشکاری تیتانیوم گران قیمت هستند.

– مواد مصرفی مانند گاز آرگون با خلوص بالا نیز هزینه‌بر هستند.

– راهکار: برنامه‌ریزی دقیق پروژه‌ها و بهینه‌سازی فرآیندها.

7.محدودیت در انتخاب فلز پرکننده:

– انتخاب فلز پرکننده نامناسب می‌تواند منجر به ضعف در جوش شود.

– راهکار: استفاده از فلز پرکننده با ترکیب شیمیایی مشابه فلز پایه.

8. تشکیل فاز آلفا کیس:

– لایه سخت و شکننده‌ای که در اثر جذب اکسیژن و نیتروژن تشکیل می‌شود.

– راهکار: محافظت گازی کامل و کنترل دقیق دمای جوشکاری.

9. دشواری در بازرسی جوش:

– تشخیص عیوب در جوش تیتانیوم می‌تواند دشوار باشد.

– راهکار: استفاده از روش‌های پیشرفته بازرسی مانند رادیوگرافی و آزمون‌های فراصوتی.

10. واکنش با مواد نسوز:

– تیتانیوم مذاب می‌تواند با اکثر مواد نسوز واکنش دهد.

– راهکار: استفاده از تجهیزات و مواد مصرفی مخصوص تیتانیوم.

درک و مدیریت این چالش‌ها کلید موفقیت در جوشکاری تیتانیوم است. با رعایت اصول صحیح و استفاده از تجهیزات مناسب، می‌توان جوش‌هایی با کیفیت بالا در تیتانیوم ایجاد کرد.

نتیجه‌گیری

جوشکاری تیتانیوم، علیرغم چالش‌های متعددی که دارد، با استفاده از تجهیزات و تکنیک‌های مناسب، کاملاً ممکن است. این فلز با ارزش، به دلیل خواص منحصر به فرد خود، در صنایع مختلفی مانند هوافضا، پزشکی و دریایی کاربرد دارد. با درک صحیح از چالش‌های جوشکاری تیتانیوم و استفاده از راهکارهای مناسب، می‌توان جوش‌هایی با کیفیت بالا و استحکام مورد نیاز ایجاد کرد.

تیتانیوم می‌تواند با فلزات دیگر جوش داده شود، اما این فرآیند نیازمند دقت و کنترل بیشتری است. برخی از فلزات که می‌توانند با تیتانیوم جوش داده شوند، عبارتند از:

– فولاد ضد زنگ

– آلومینیوم

– مس

– نیکل

با این حال، جوشکاری تیتانیوم با فلزات دیگر، به دلیل تفاوت در خواص فیزیکی و شیمیایی، می‌تواند چالش‌برانگیز باشد. برای مثال، تفاوت در ضریب انبساط حرارتی می‌تواند منجر به تنش‌های پسماند و کاهش استحکام جوش شود. بنابراین، انتخاب فلز پرکننده مناسب و کنترل دقیق پارامترهای جوشکاری، از اهمیت بالایی برخوردار است.اصولا میتوان گفت جوشکاری تیتانیوم با دیگر فلزات عملا سخت و برخی مواقع با جوشکاری آرگون غیرممکن است .

در نهایت، جوشکاری تیتانیوم، چه به صورت تنها و چه با فلزات دیگر، نیازمند دانش، مهارت و تجهیزات تخصصی است. با رعایت اصول صحیح و استفاده از تکنیک‌های پیشرفته، می‌توان جوش‌هایی با کیفیت بالا و استحکام مورد نیاز در تیتانیوم و ترکیبات آن ایجاد کرد.
